并机说明
1. 什么是并机
并机是指将多台微储设备连接为一个统一运行的系统,由多台设备共同完成供电、储能与能量管理。
在并机系统中,需要指定 1 台设备作为主机,负责系统控制与运行协调,其余设备作为从机接入系统。设备之间会自动通信并协同工作。
并机后,系统的总输出功率和总储能容量都会提升,更适合高负载、长时间备电或后期扩容场景
2. 为什么需要并机
单台设备的功率和容量有限。当家庭负载较大,或希望获得更长的供电时间时,可以通过并机扩展系统能力。
提升输出功率
多台设备可以同时输出功率,从而带动更大的负载。
例如:
- 1 台 SolidFlex 2000 设备,逆变器最大输出约为 2400W
- 2 台并机后,逆变器最大输出约为 4800W
- 实际可输出功率仍会受到电网限制、线路规格以及当地法规限制。
提升储能容量
并机后,多台设备的电池共同参与储能,可显著延长供电时间。
例如:
- 1 台 SolidFlex 2000 设备搭配 5 个 SFA1800:电池总量 10.8kWh
- 两套并机后,总容量约为 21.6kWh
灵活扩容
系统支持逐步增加设备。用户可以先安装 1 台设备,后续再根据实际需求增加新的设备,而无需一次性完成全部配置,更适合分阶段建设。
3. 支持设备
支持以下机型作为主机或从机:
| 集中式并机 | 协同式并机 | |||
|---|---|---|---|---|
| 型号 | 主机 | 从机 | 主机 | 从机 |
| BK1600 | ❌ | ✅ | ✅ | ✅ |
| BK1600 Ultra | ✅ | ✅ | ✅ | ✅ |
| SolidFlex 2000 PowerFlex 2000 SolidFlex 2000 Eco PowerFlex 2000 Eco | ✅ | ✅ | ✅ | ✅ |
| SolidFlex 1200 | ✅ | ✅ | ✅ | ✅ |
| SolidFlex 3000 AC SolidFlex 3000 AC Pro SolidFlex 3000 Hybrid Pro PowerFlex 3000 AC PowerFlex 3000 Hybrid | ✅ | ✅ | ✅ | ✅ |
- SolidFlex / PowerFlex 型号 与 BK 系列之间的并机操作未经充分验证,不建议混合并机;但 SolidFlex 与 PowerFlex 系列之间可以任意并机使用。
- 在并机运行状态下:
- 支持通过 PV 接口接入光伏组件
- 通过 Backup 接口连接微逆和负载的功能目前仍在优化中,暂未完全支持
4. 并机方式
系统最多支持 3 台设备并机:
- 1 台主机
- 最多 2 台从机
根据安装环境不同,可选择以下两种并机方式:

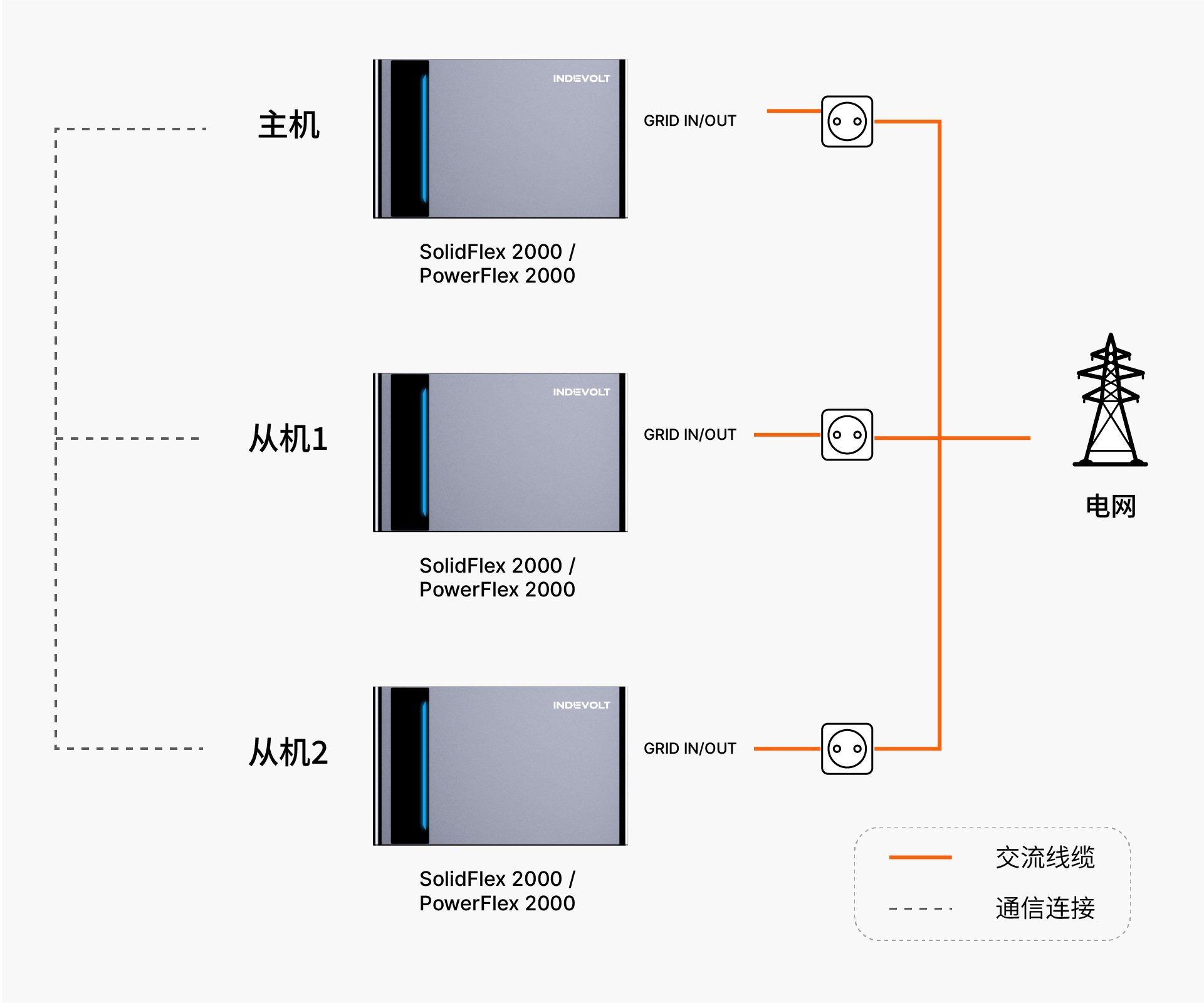

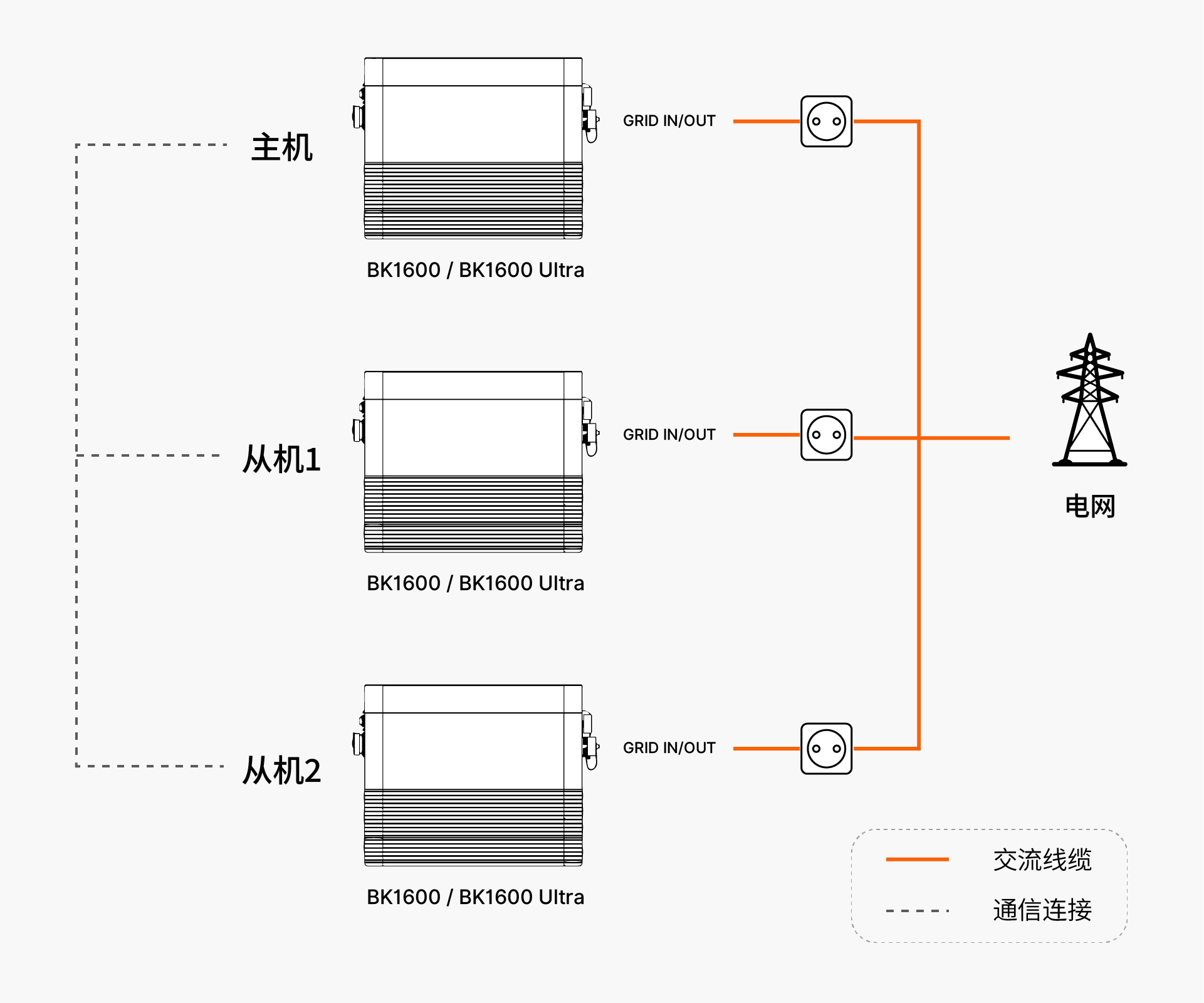

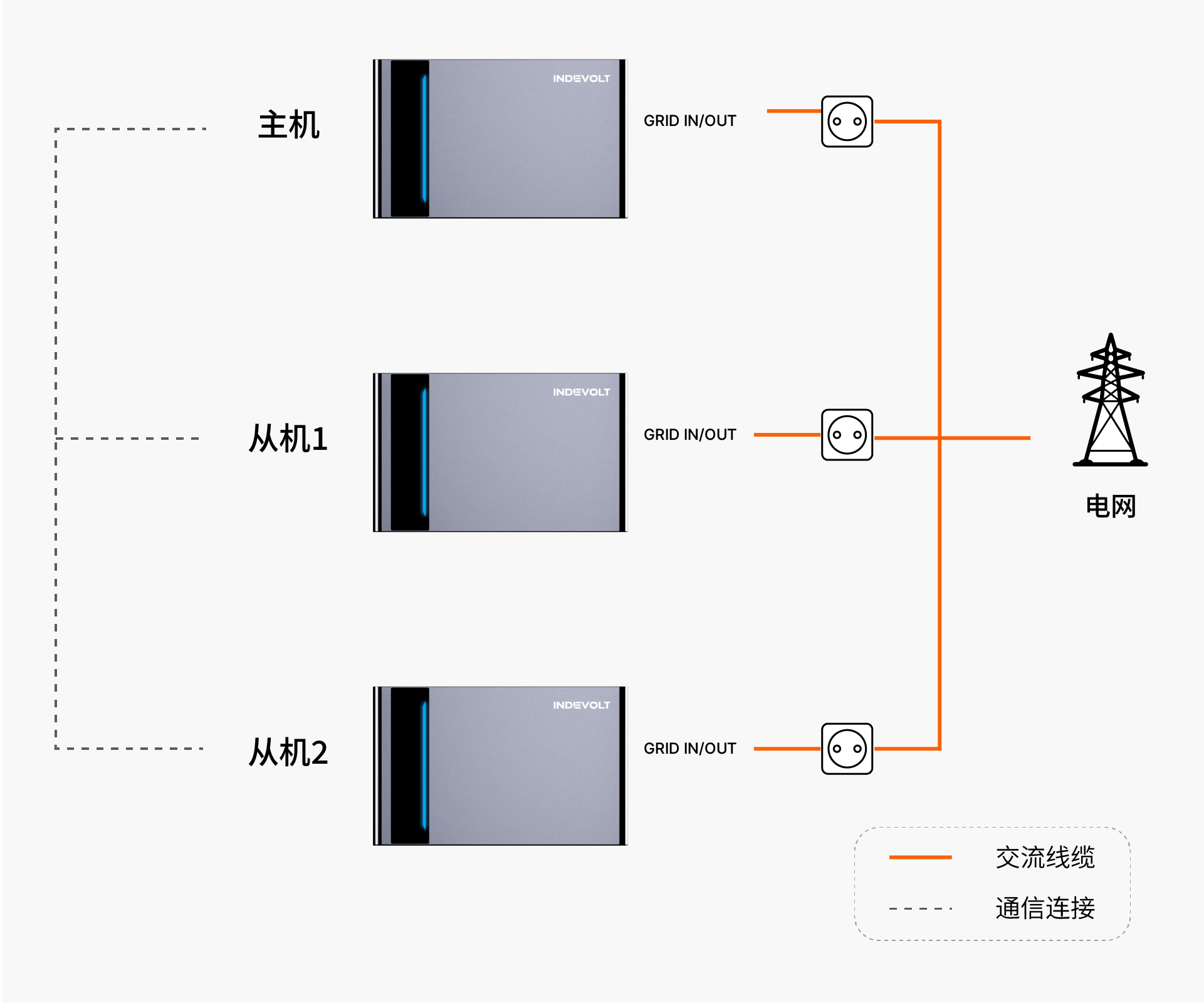

4.1 协同式并机
每台设备都会独立接入电网,并分别完成交流输入与输出。设备之间通过通信网络进行数据同步,由主机统一协调运行状态与功率分配。
- SolidFlex / PowerFlex
- BK1600 / BK1600 Ultra

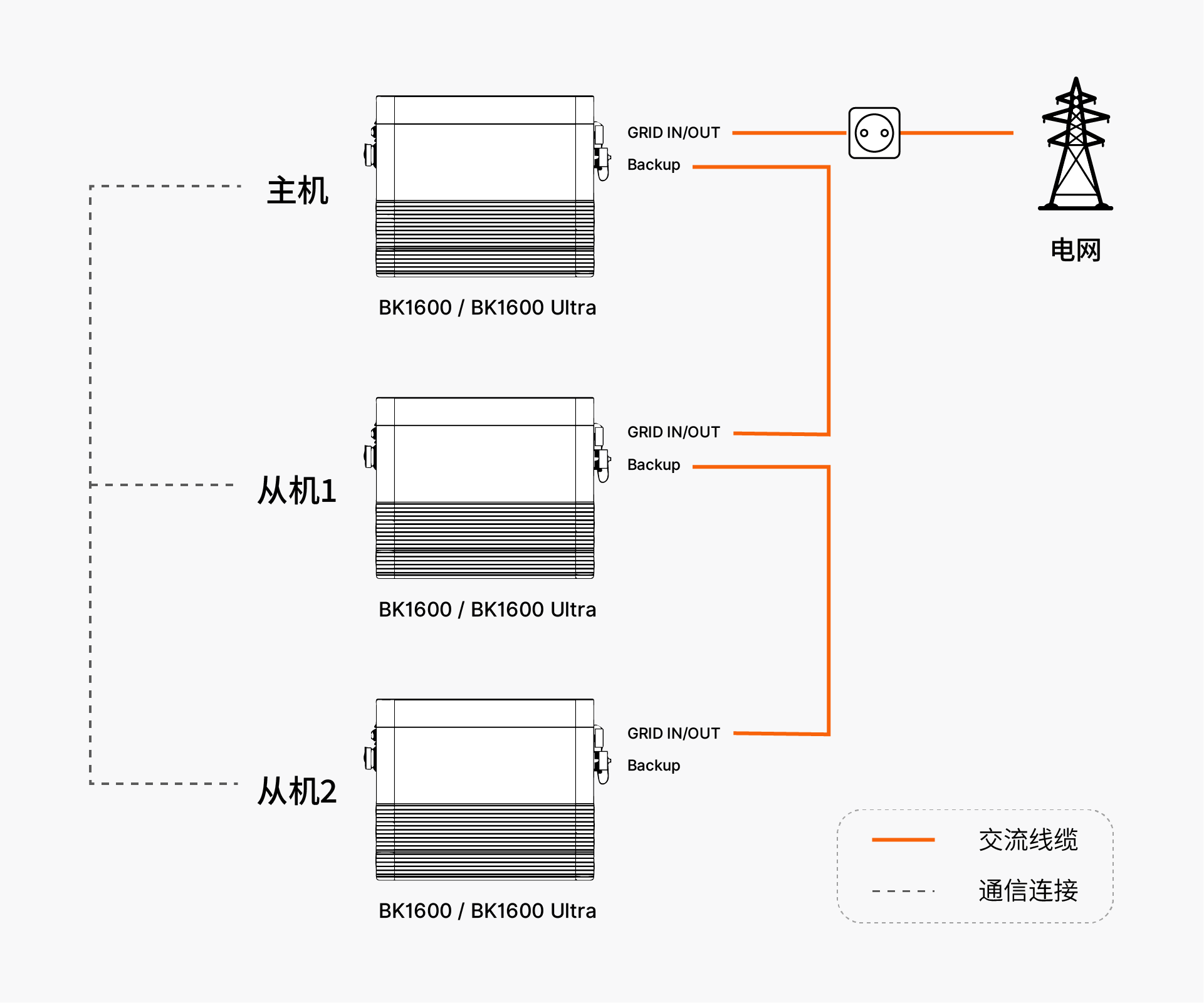

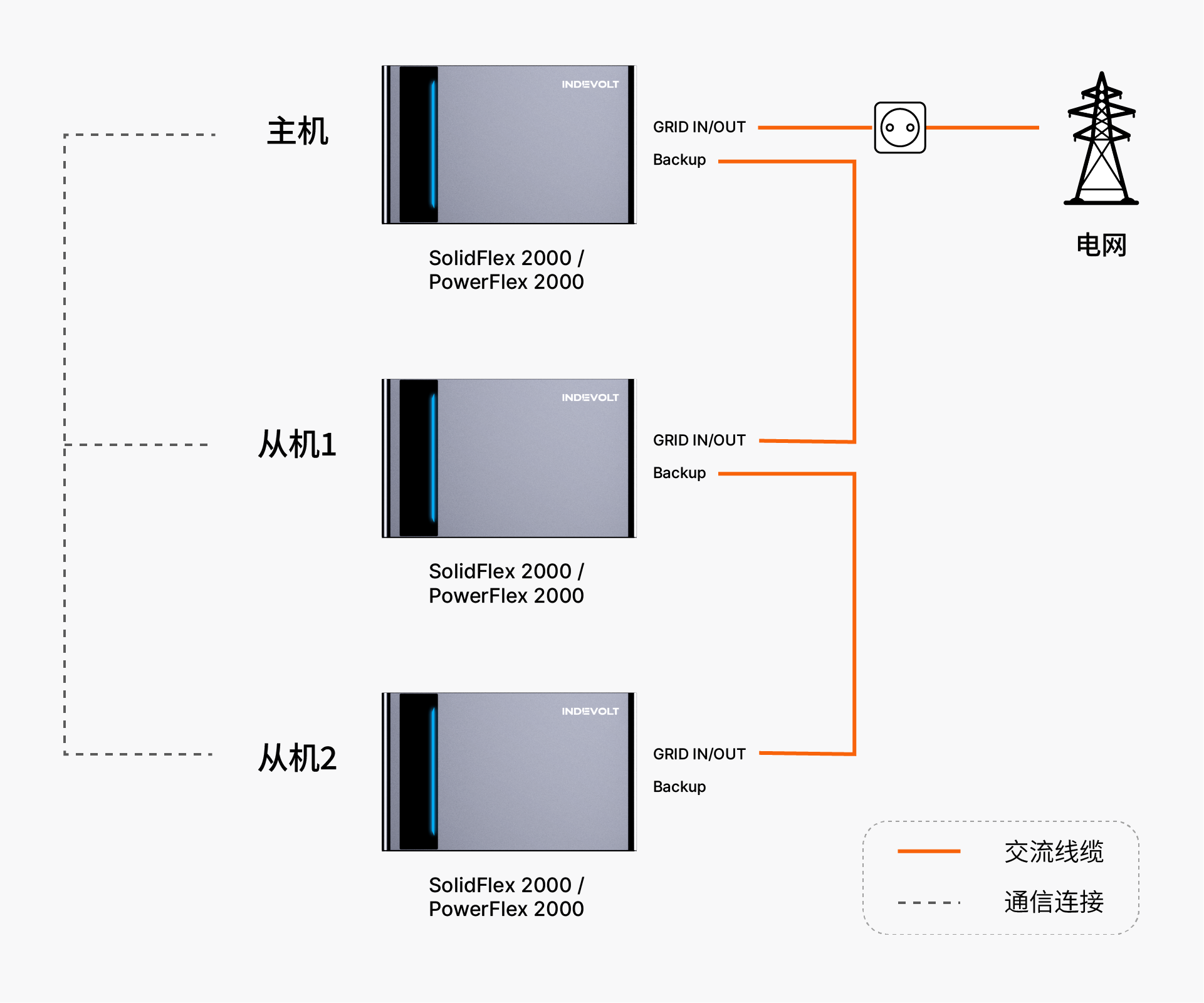

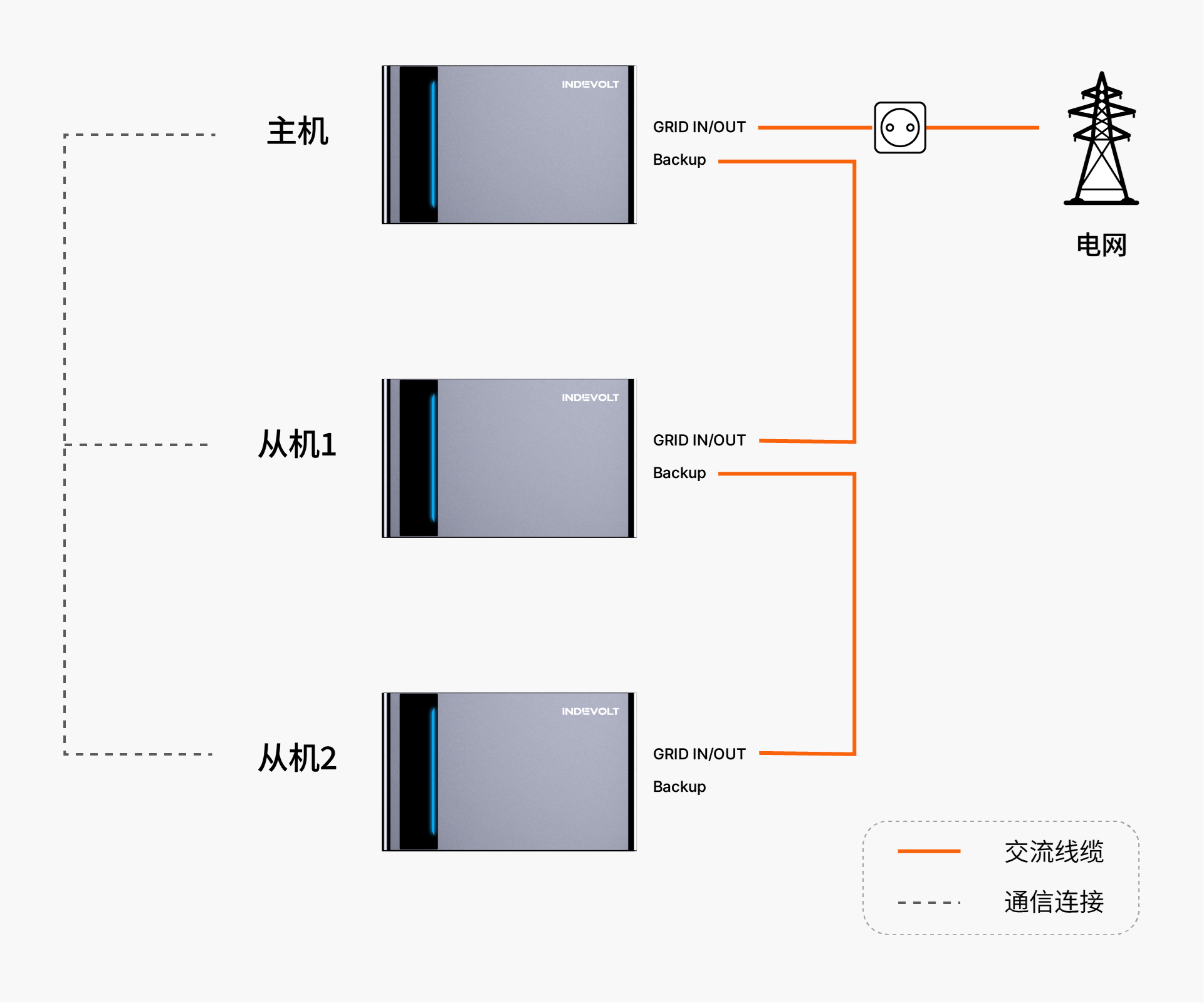

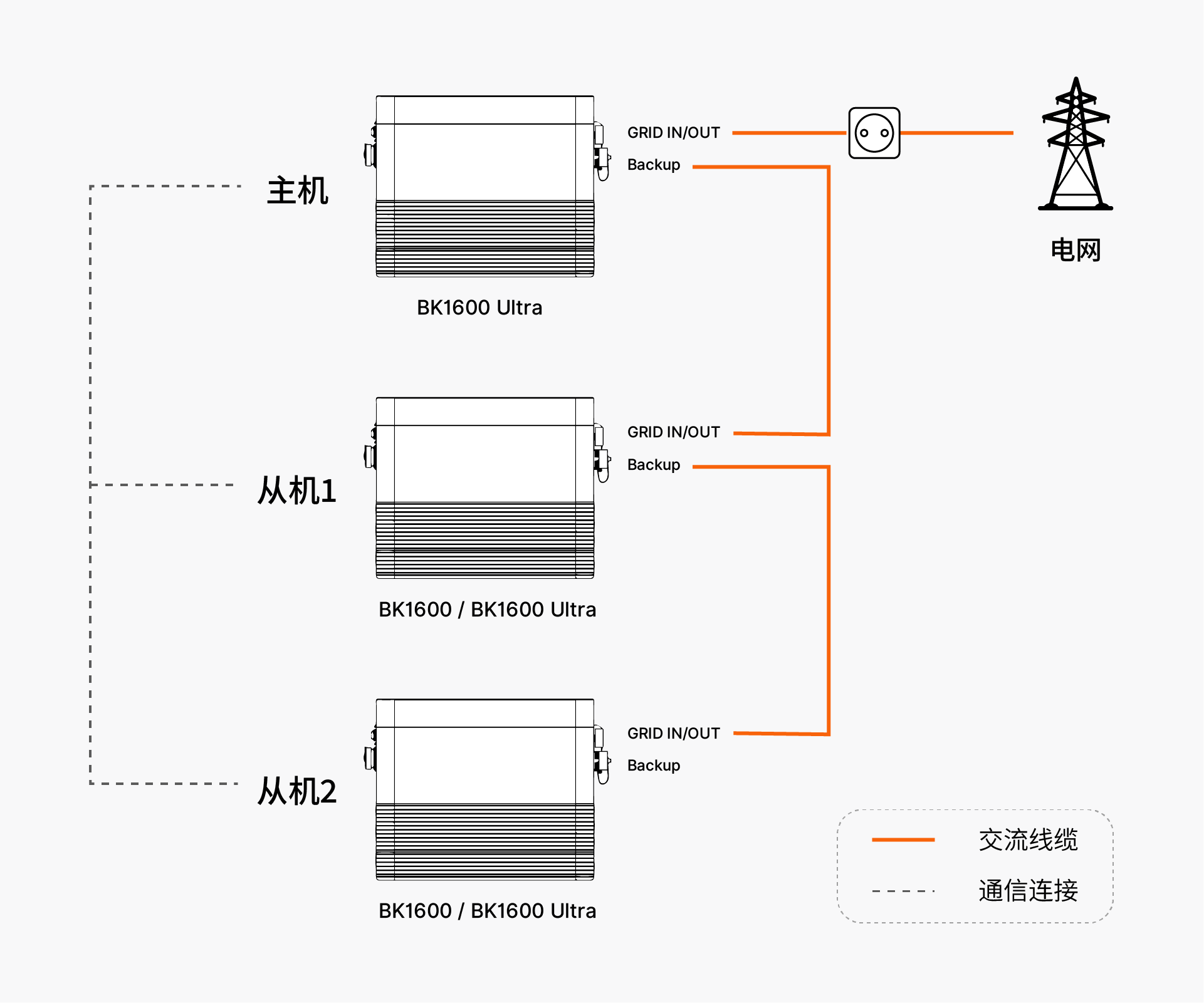

4.2 集中式并机
从设备通过电源线依次连接至主设备,所有设备的交流输入与输出最终都会集中到主设备,由主设备统一接入电网并完成整体输入与输出管理。
连接方式如下:
- 主设备通过 GRID IN/OUT 接入电网
- 主设备的 Backup 接口连接第一个从设备的 GRID IN/OUT
- 若存在多个从设备,则依次通过 Backup → GRID IN/OUT 级联连接
- SolidFlex / PowerFlex
- BK1600 / BK1600 Ultra


5. 并机通信方式
设备之间需要保持通信,以同步运行状态。支持以下两种通信方式:
5.1 Wi-Fi 通信
连接设备至同一 Wi-Fi 网络下,适用于设备距离较近,并且现场具有稳定 Wi-Fi 网络的情况。
5.2 RS485 通信
通过 RS485 口使用网线连接主从设备,适用于网络环境较弱或需要稳定有线通信的场景。
如需连接两台从机,可通过 RJ45 一分二转接器连接主机与从机。

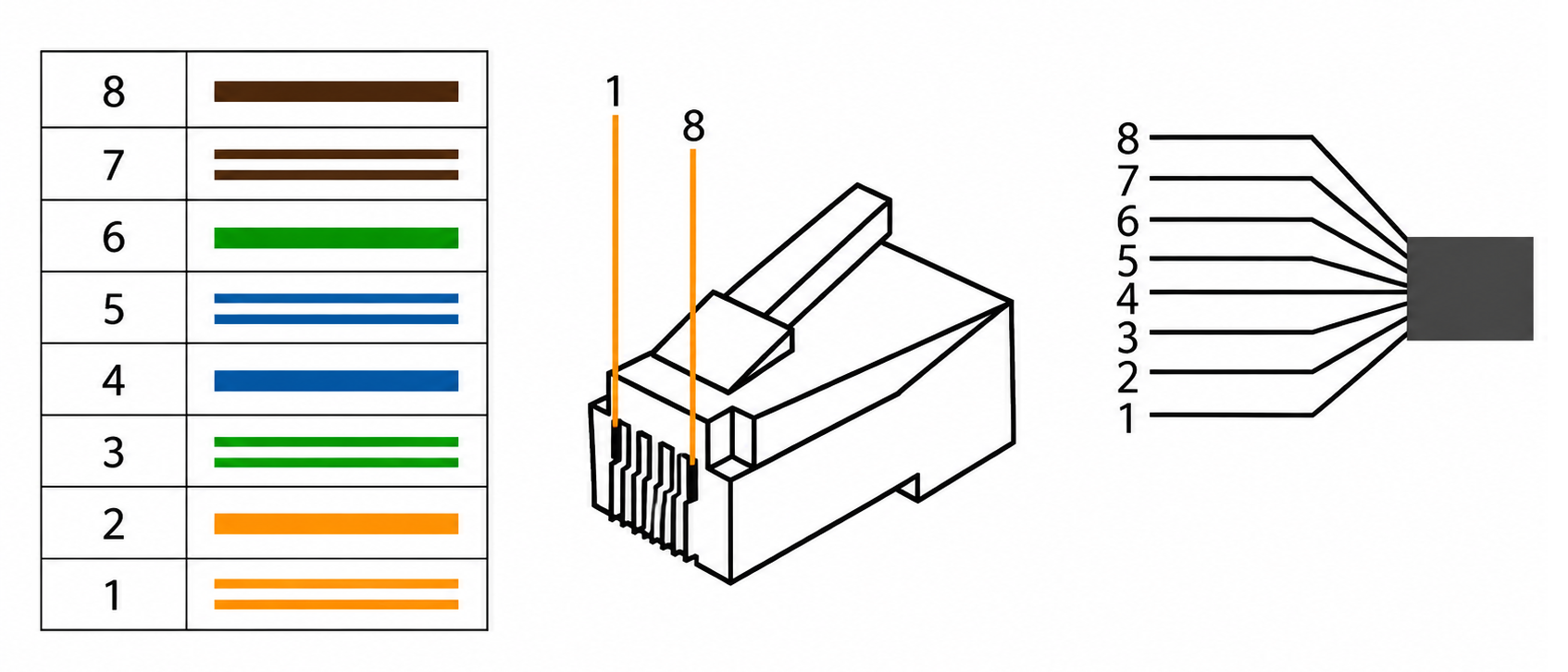

RJ45 引脚定义
| 引脚 | 信号 | 功能 |
|---|---|---|
| 1 | GND | 屏蔽地 |
| 2 | GND | 屏蔽地 |
| 3 | N.C. | 未连接 |
| 4 | RS485 A | RS485 差分信号 A(用于 INDEVOLT Smart CT) |
| 5 | RS485 B | RS485 差分信号 B(用于 INDEVOLT Smart CT) |
| 6 | N.C. | 未连接 |
| 7 | DC 5V | 5 V 电源,最大电流:200 mA |
| 8 | DC 5V | 5 V 电源,最大电流:200 mA |
如果设备当前仅支持 Wi-Fi,需要使用 RS485 并机,可更换为新版本通信模块。具体更换方法请参考:配件更换
6. 并机系统功率限制
并机后,系统的最大功率取决于:
- 并机方式
- 设备型号
其中:
- 交流输入功率决定系统可以从电网获取的最大功率
- 交流输出功率决定系统可以向负载提供的最大功率
请确保系统最大输出功率符合当地电气规范及安全法规要求。
6.1 单台设备功率
不同型号设备的单机交流输入/输出能力如下:
| 型号 | 最大交流输出/输入功率 |
|---|---|
| BK 系列 | 1200 W |
| 2000 系列 | 2400 W |
| 1200 系列 | 1200 W |
| 3000 系列 | 3000 W |
6.2 最大交流输入功率
并机后,多台设备可以同时进行交流输入。
集群最大交流输入功率 = 所有并机设备最大交流输入功率之和
6.3 最大交流输出功率
并机后的最大交流输出功率取决于并机方式。
-
协同式:集群最大交流输出功率 = 所有并机设备最大交流输出功率之和
-
集中式:所有设备的交流输入和输出最终通过主机统一连接电网,因此交流输出能力受到主机功率限制。
主机型号 集群最大交流输出功率 BK1600 Ultra 2300 W 2000 系列 3600 W 1200 系列 2300 W 3000 系列 3600 W
并机状态下,旁路口连接微逆和负载可能存在功率显示不准确的问题,目前仍在持续优化中。
7. 并机功率分配
并机运行时,系统会根据设备电量与负载情况自动分配功率,因此:
- 不同设备的输出功率可能不同
- 并非所有设备都会同时参与输出
- 电量较高的设备会优先承担负载
在不同负载情况下,系统的典型行为如下:
| 负载功率 | 系统行为 |
|---|---|
| 低于 200W | 仅 SOC 最高的单台设备承担 |
| 200W ~ 500W | 两台 SOC 较高的设备分担 |
| 超过 500W | 所有从设备参与,按 SOC 占比分配 |
8. 如何设置并机
可通过 INDEVOLT App 完成并机配置。
在开始前,请确认:
- 所有设备均支持并机
- 所有设备均已开机
- 所有设备已正常连接网络,并添加至同一家庭
- RS485 并机时,通信线已正确连接
步骤 1:进入并机设置

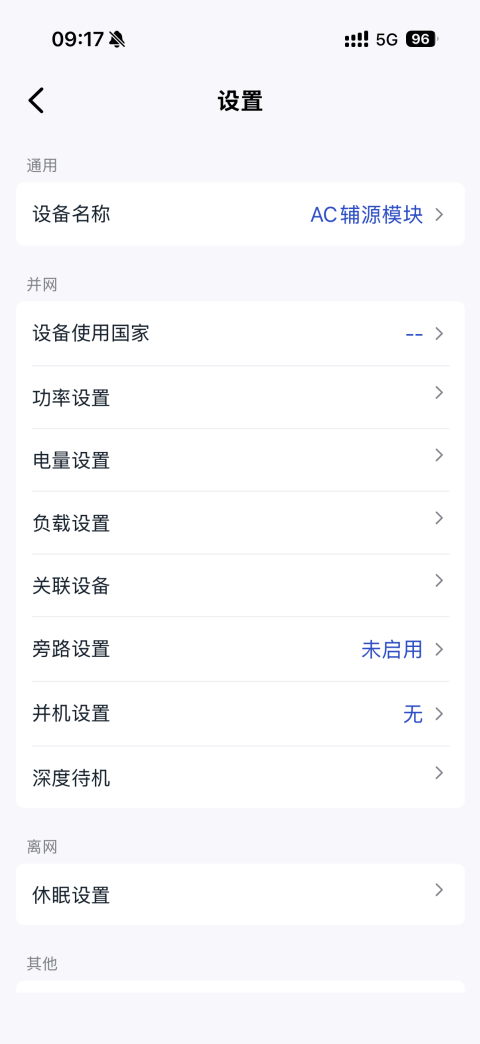

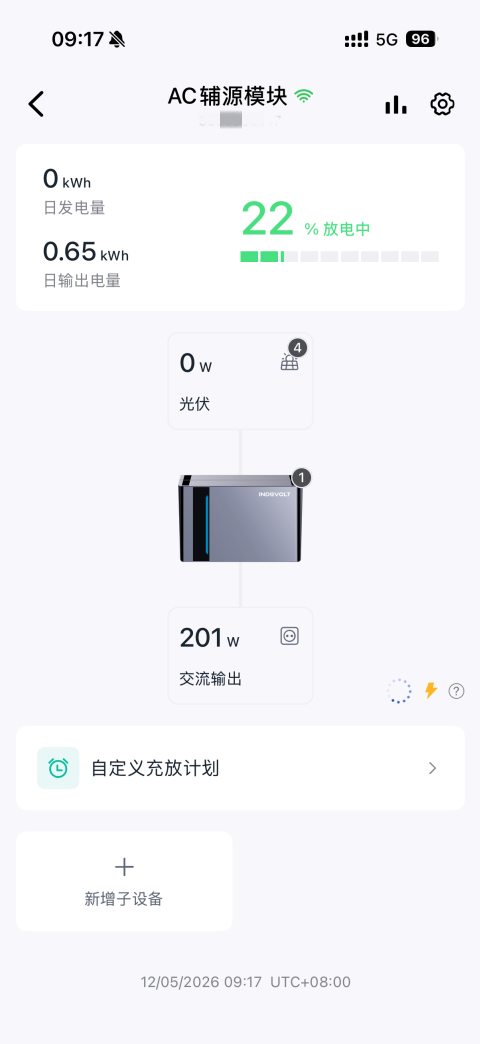

在设备详情页,点击右上角 图标进入设置页面,选择并机设置。

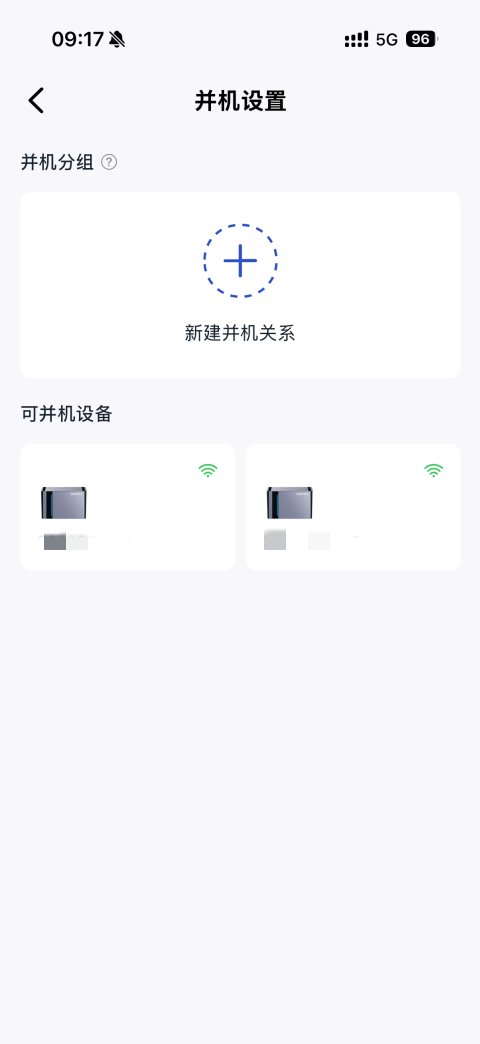

点击新建并机关系,开始创建并机集群。
步骤 2:选择并机方式

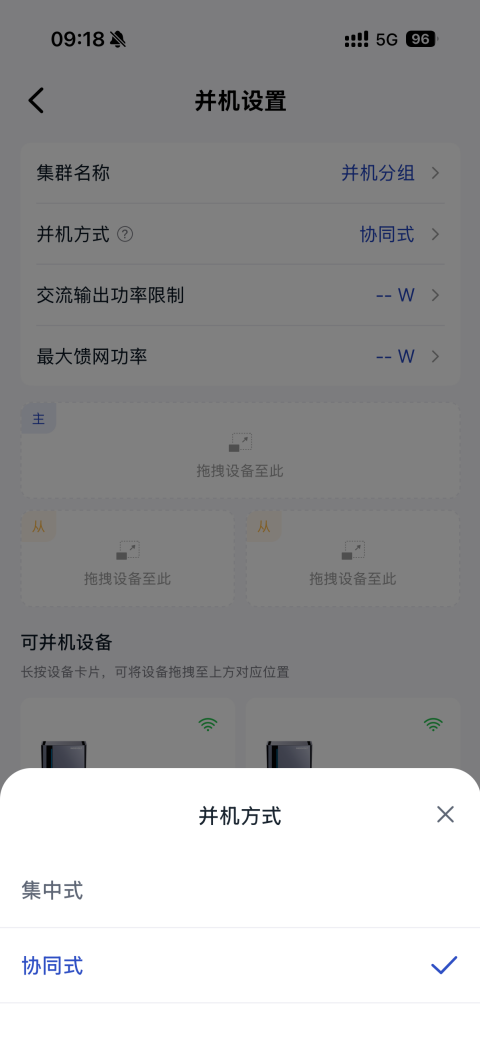

选择并机方式:集中式、协同式。

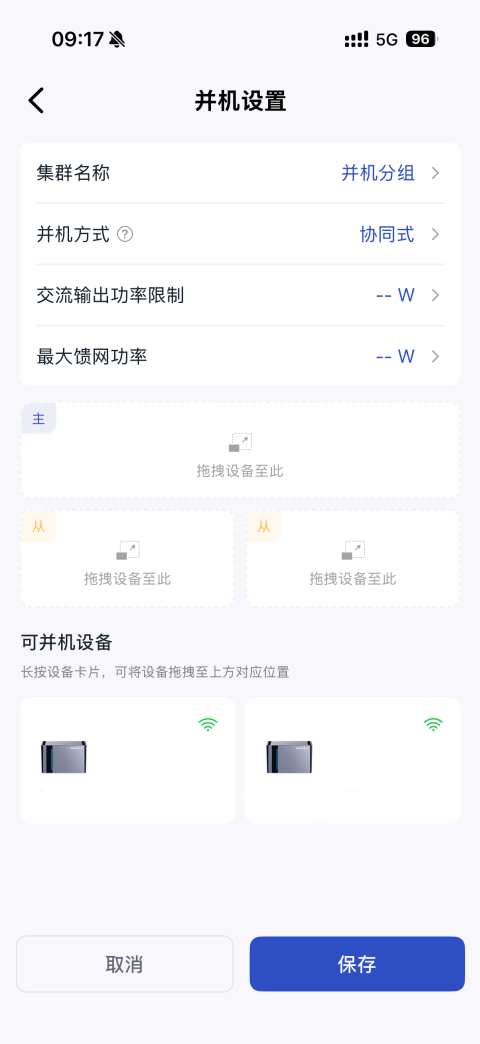

步骤 3:添加主机和从机

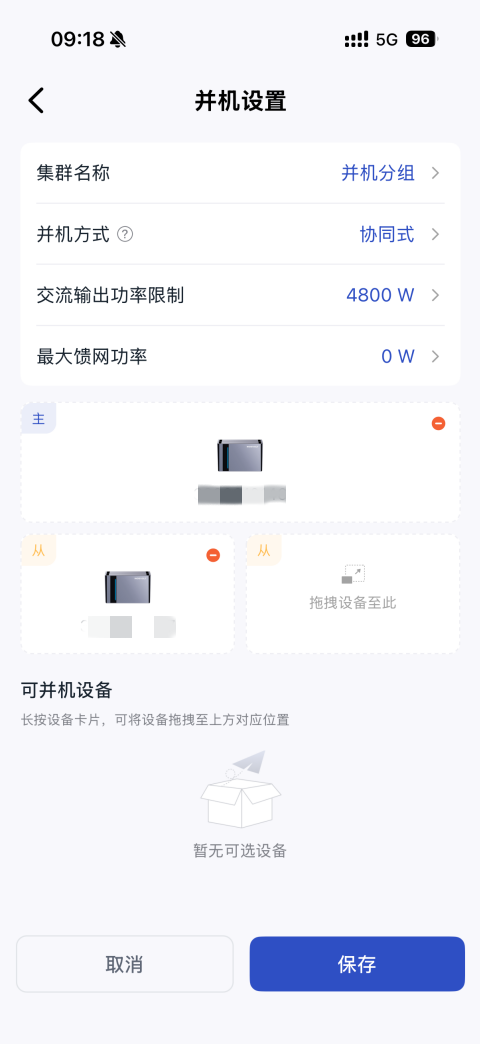

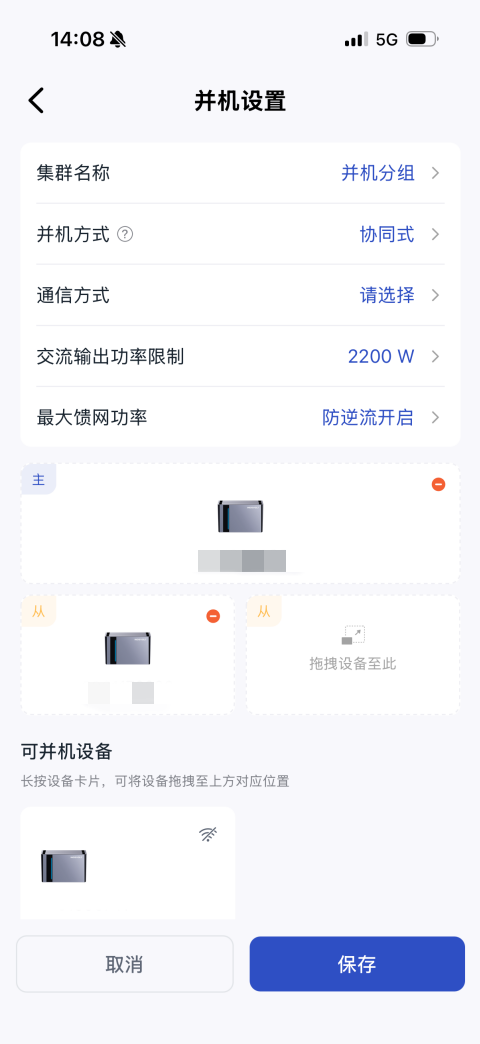

在可并机设备列表中,长按设备卡片,拖拽设备至主机或从机区域。

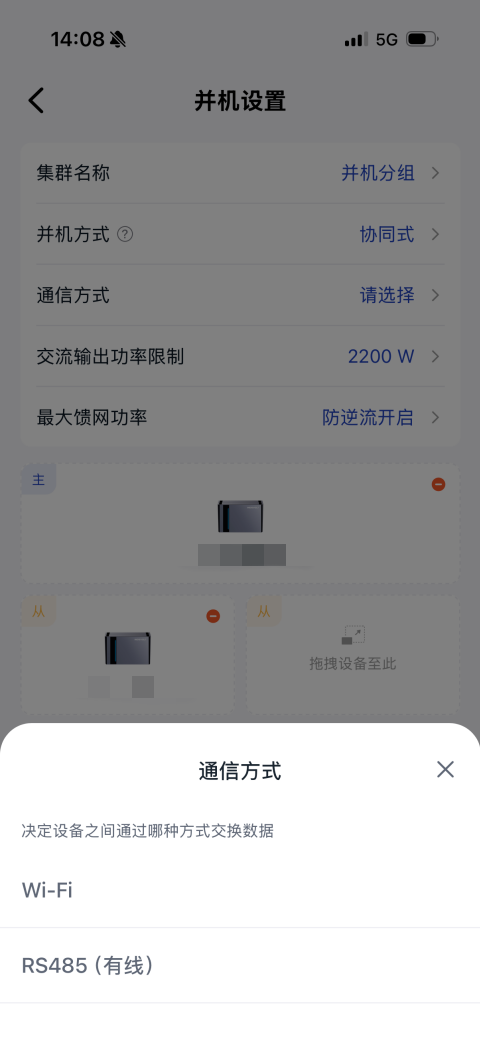

步骤 4:选择通信方式
选择并机设备间的通信方式:Wi-Fi、RS485。
如选择 RS485 通信:
- 设备需要安装支持 RS485 通信的 LAN 模块。
- 使用标准网线连接设备的 RS485 接口。

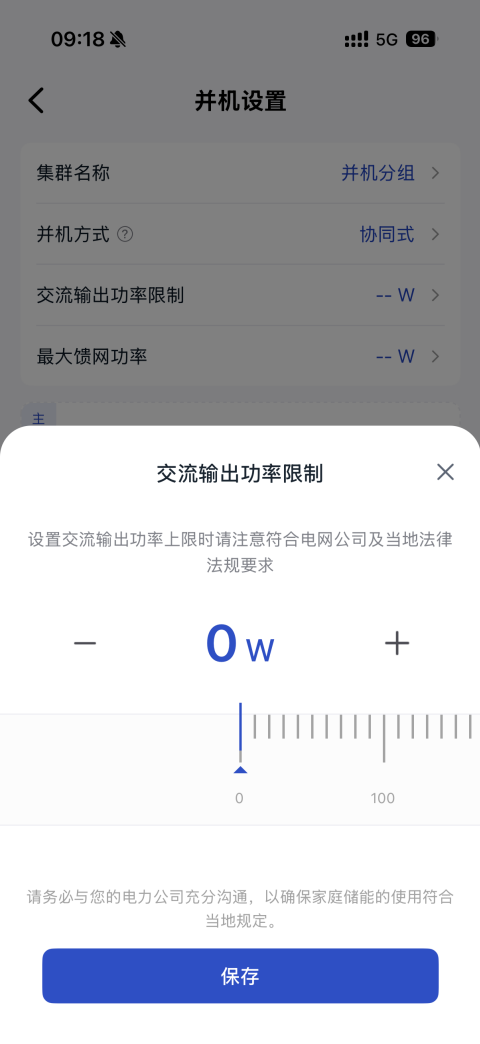

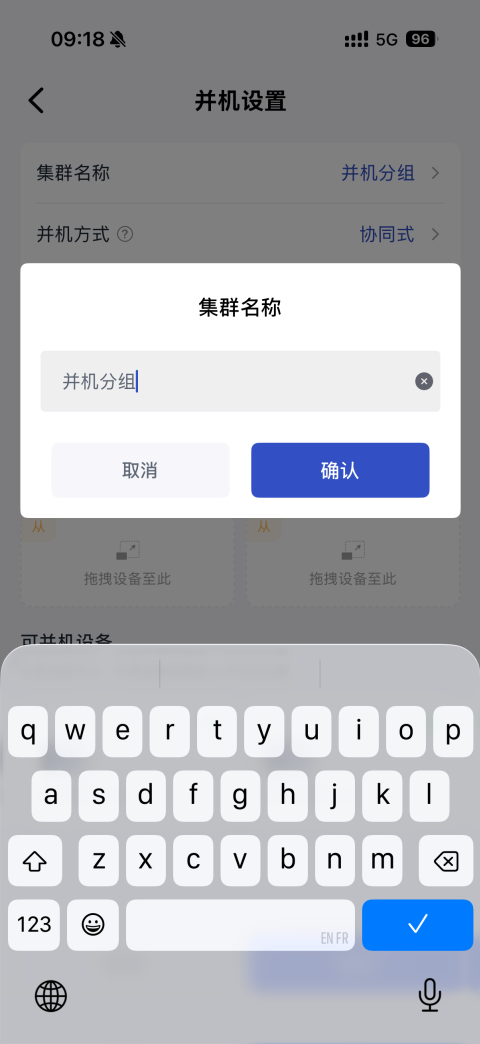

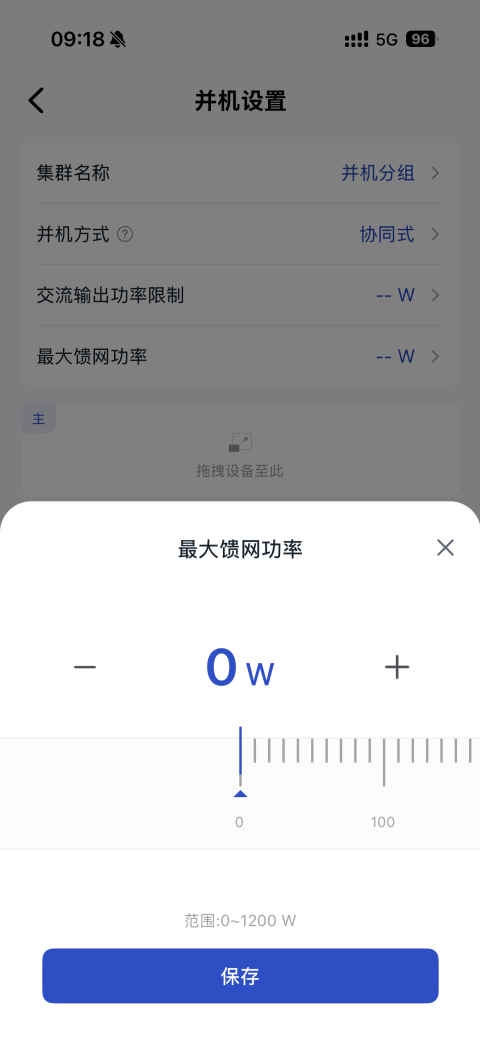

步骤 5:配置集群参数

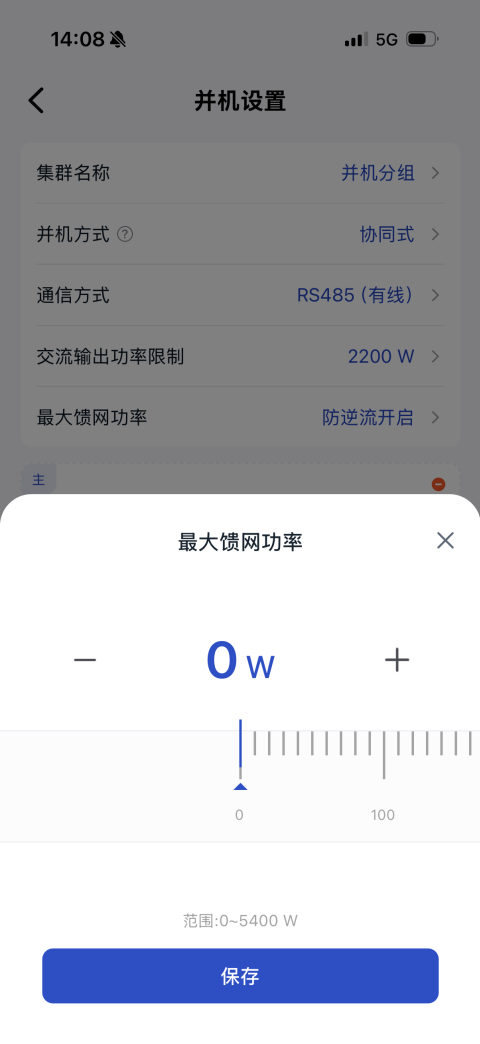

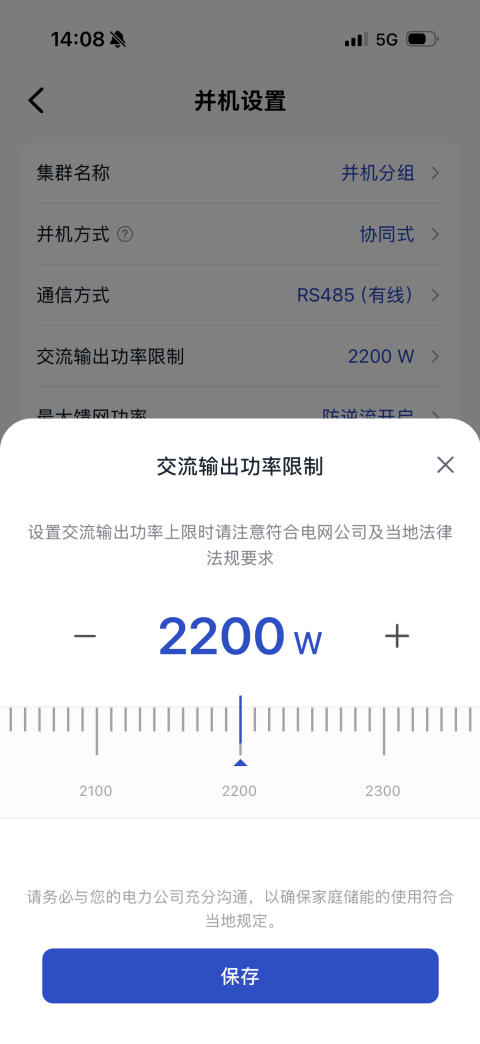

设置集群基础配置,包括名称和功率相关限制,点击保存完成创建。
请确保相关参数符合当地电网要求及法律法规。

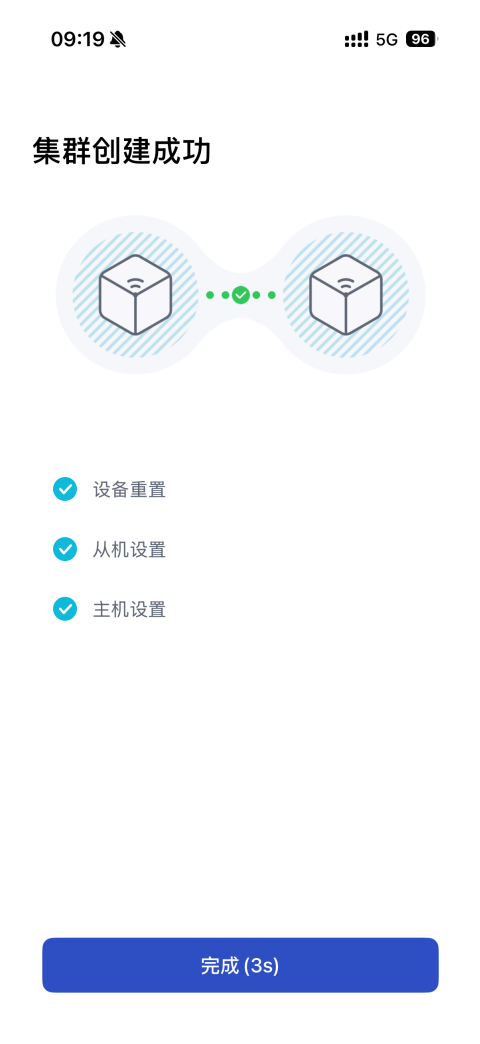

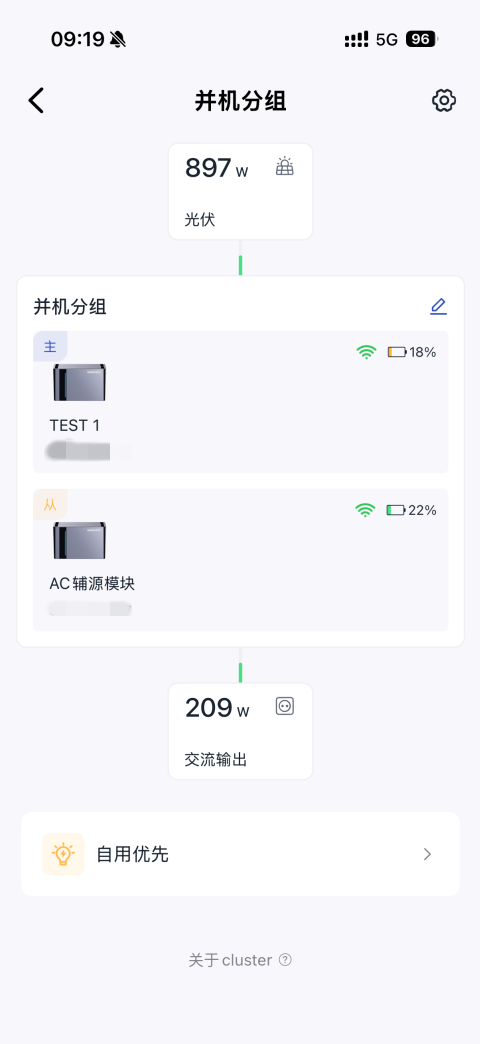

步骤 6:查看和设置集群
并机成功后,App 会自动进入并机分组详情页,在这里可以查看整个集群的运行状态,包括主机与从机关系、实时功率以及用能策略。

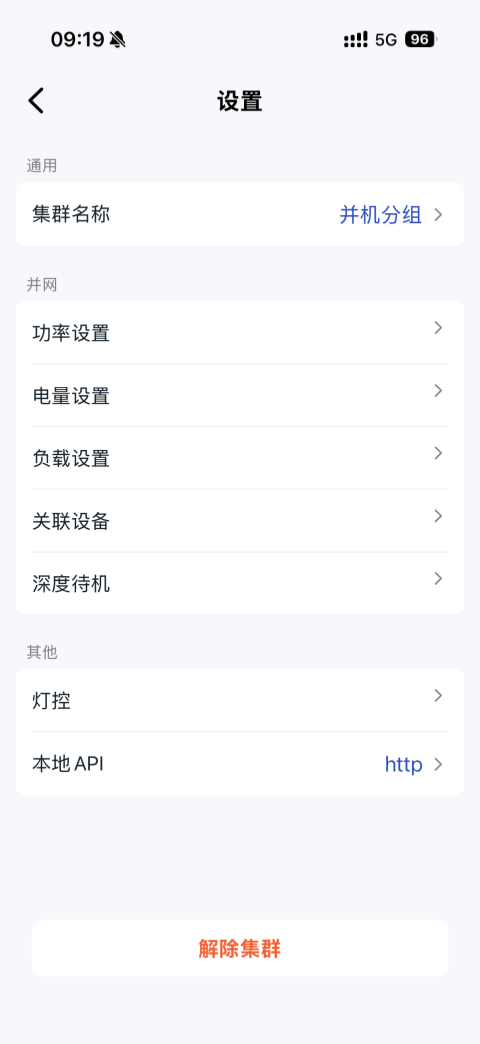

点击页面右上角 进入设置后,可以对集群进行进一步管理,例如修改参数或解除并机关系。
