旁路口使用说明

旁路口（Backup）是一个可自动切换方向的接口，无需手动切换，可接：

🔌 电器负载 → 作为输出口（供电）
☀️ 光伏微逆 → 作为输入口（发电）

1. 设备如何自动识别

系统通过功率方向 + 持续时间自动判断接入类型：

类型	判断条件
负载	输出功率超过 30W 且持续超过 20 秒
微逆	输入功率超过 30W 且持续超过 5 秒

离网状态下，如果旁路口功率为 0W，系统保持上一次判断结果

设备重启后，系统默认切换为负载运行模式

2.不同场景下的行为

系统行为取决于两点：

是否有电网（并网 / 离网）
接入的是负载还是微逆

信息

旁路口的功率能力与电池配置数量相关。单台主机能力有限，可能无法达到下述最大功率范围。如需更高功率，请增加电池包。

最低推荐配置：

1 × SolidFlex 2000 + 2 × SFA1800
1 × PowerFlex 2000 + 1 × PFA2000

2.1 并网接入负载

负载由电网或系统逆变器供电。

功率范围：

功率 不超过 3600 W：正常运行
功率超过 3600 W（电流不超过 16A）且持续超过 5 秒：触发保护，旁路口断开，15 分钟后自动恢复

电池保护：

系统放电至 SOC 5% 后停止放电

2.2 并网接入微逆

微逆电能用于负载用电和电池充电，多余电量在限制内可馈网。

功率范围：

功率 不超过 2400 W：正常运行
功率超过 2400 W 且持续超过 30 秒：触发保护，旁路口断开，15 分钟后自动恢复

馈网功率限制：

当旁路口输入功率超出最大馈网功率 10% 且持续超过 30 秒，系统优先断开旁路，15 分钟后自动恢复。

2.2.1 并网下用能模式的行为

在并网运行时，系统根据不同用能模式自动分配能源，并始终遵循：先用来满足家里用电或给电池充电，最后才考虑并网。不同模式下，“负载”和“电池”的优先级会有所不同。

微逆在系统中作为补充光伏使用，直连光伏是主来源。系统会自动调度两者，无需手动切换。

多余电量怎么处理

当出现“电用不完”的情况（负载已满足 + 电池已充满）时：

余电是否超过馈网限制	系统动作
未超过	多余电量直接并网
超过	系统自动控制，避免超限： - 微逆发电太多（微逆功率超过馈网限制）：断开旁路 - 微逆功率不超过馈网限制，直连光伏导致超出：降低直连光伏功率

如何设置馈网限制：

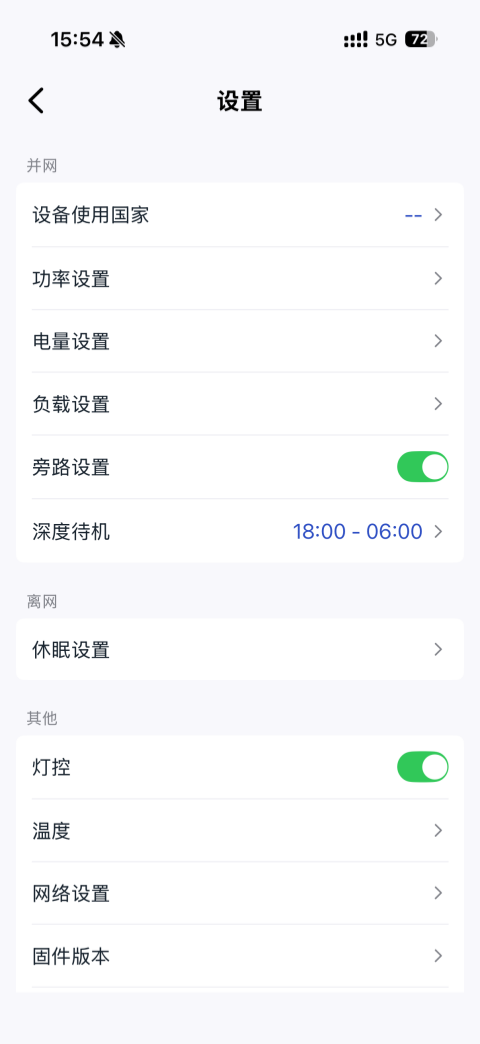

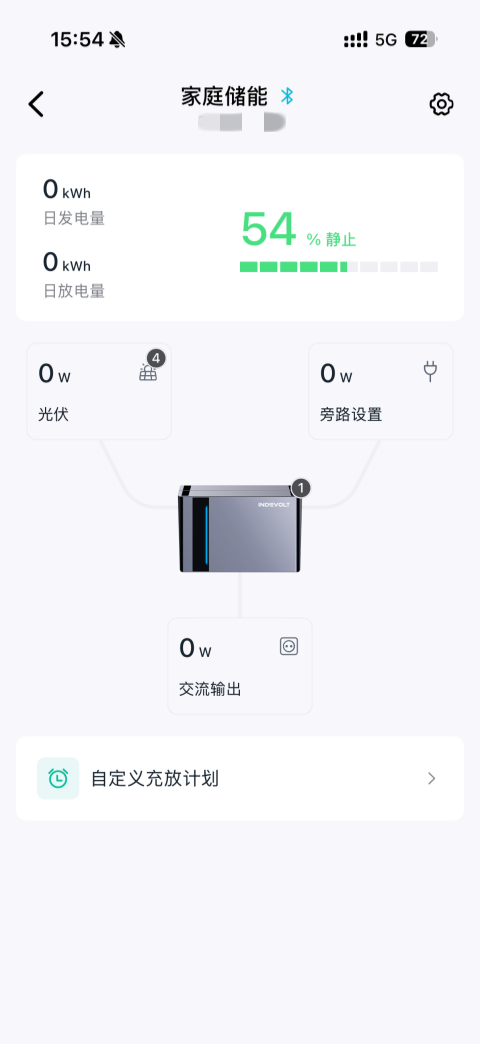

INDEVOLT App：设备页面 → 选择设备 → → 功率设置 → 最大馈网功率

模式一、自用优先

微逆发电优先供给负载
再给电池充电
当负载已满足且电池已充满后，按多余电量规则并网。

模式二、自定义充放计划

（1）充电

A. 仅 PV
1. 微逆发电优先给电池充电
2. 再供给负载
3. 当电池已充满且负载已满足，按多余电量规则并网。
B. PV + AC
1. 优先使用直连光伏为电池充电：
  - 光伏发电足够充电时（超过当前模式设定的充电功率）：电池由光伏充电，微逆优先供给负载
  - 光伏不够充电时：微逆优先补充电池充电，多余电量再供给负载
2. 电池充满后，微逆发电优先供给负载
3. 当电池已充满且负载已满足，按多余电量规则并网。

（2）放电

微逆发电优先供给负载
再给电池充电
当负载已满足且电池已充满，按多余电量规则并网。

模式三、实时控制

（1）静止/充电

微逆发电优先给电池充电
电池满后：
- 发电功率不超过 50 W：维持当前状态，用于设备功耗
- 发电功率超过 50 W 且超过 30 秒：断开旁路，并降低直连光伏功率，使系统输出回到 50 W 以内

（2）放电

微逆发电优先供给负载
再给电池充电
电池满后：
- 发电功率不超过设定放电功率 + 容差：系统正常运行
- 发电功率超过设定放电功率 + 容差：断开旁路

容差 = 50 W 或设定功率的 10%（取较大值）

示例：

设定放电功率 400 W，超过 450 W 时触发保护

设定放电功率 800 W，超过 880 W 时触发保护

2.3 离网接入负载

电网断开后，负载由系统逆变器供电。

功率范围：

不超过 2400 W ＋ 2% (2448 W)：系统稳定运行
2448 W ~ 2640 W：支持 30s 过载
2640 W ~ 3000 W：支持 15s 过载
大于 3000 W：支持 100ms 过载
如果超出过载能力，旁路口断开，15 分钟后自动恢复

2.4 离网接入微逆

EMS 低于 1.01.05
❌ 不支持接入微逆（旁路口自动关闭以保护设备）
EMS 1.01.05 或更高
✅ 支持接入微逆
- 功率范围：30 W ~ 1200 W
- 当 SOC 低于 3%，系统逆变器暂停响应微逆输入，但旁路口不会断开；等到 SOC 不低于 3% 后，系统自动恢复对微逆的响应。
