快速上手

本文档适用于 SolidFlex 2000 / PowerFlex 2000 储能设备，介绍从开箱到首次投入使用的完整流程。内容包括安装前检查、设备安装、首次开机以及 App 添加设备等步骤。

注意

在操作前，请先阅读 安全须知 以确保安全。

准备工具​

在安装设备前，请准备以下工具：

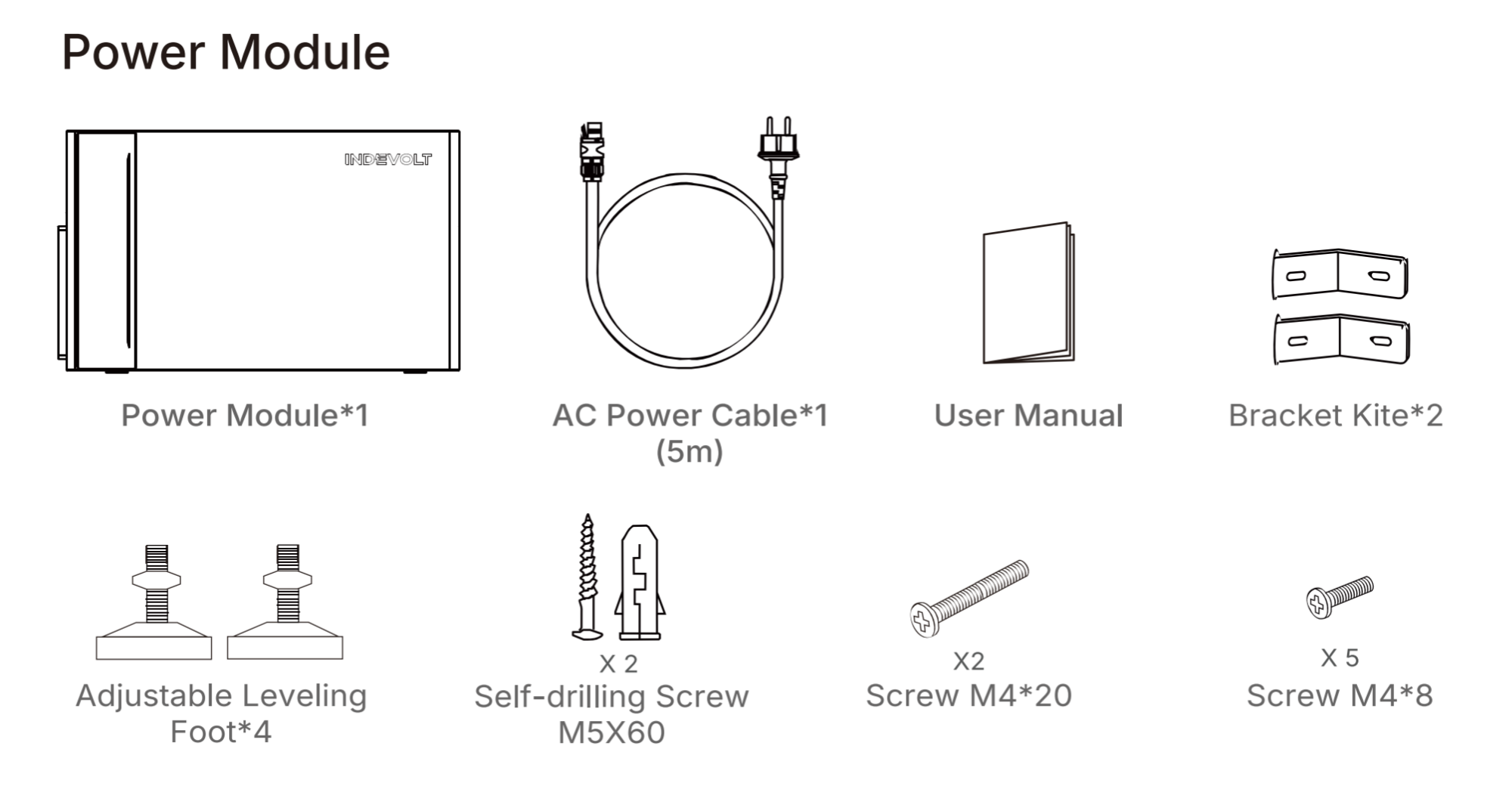

开箱与配件清单核对​

  1. 确保包装完整无损。

  2. 打开包装盒，逐一取出设备及配件。

  3. 对照清单确认无缺件或损坏。

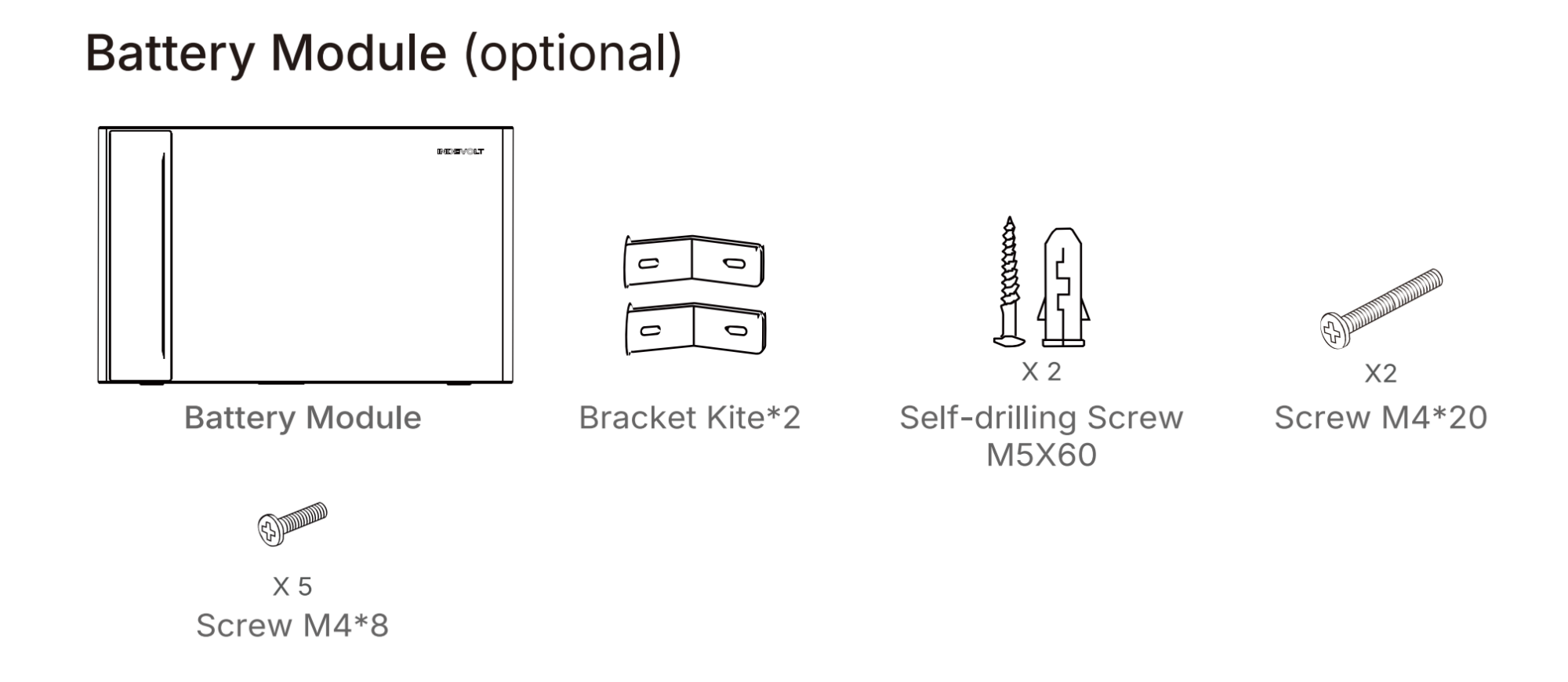

    如果您还选购了电池模块，请对照以下清单

设备安装说明​

信息
  • 请勿将模块安装在阳光直射、靠近明火或易燃易爆物品的区域。
  • 确保安装位置免受洪水等潜在危害的影响。
  • 建议在海拔2000米以下的环境中使用。
  • 保持安装位置通风良好，方便散热。

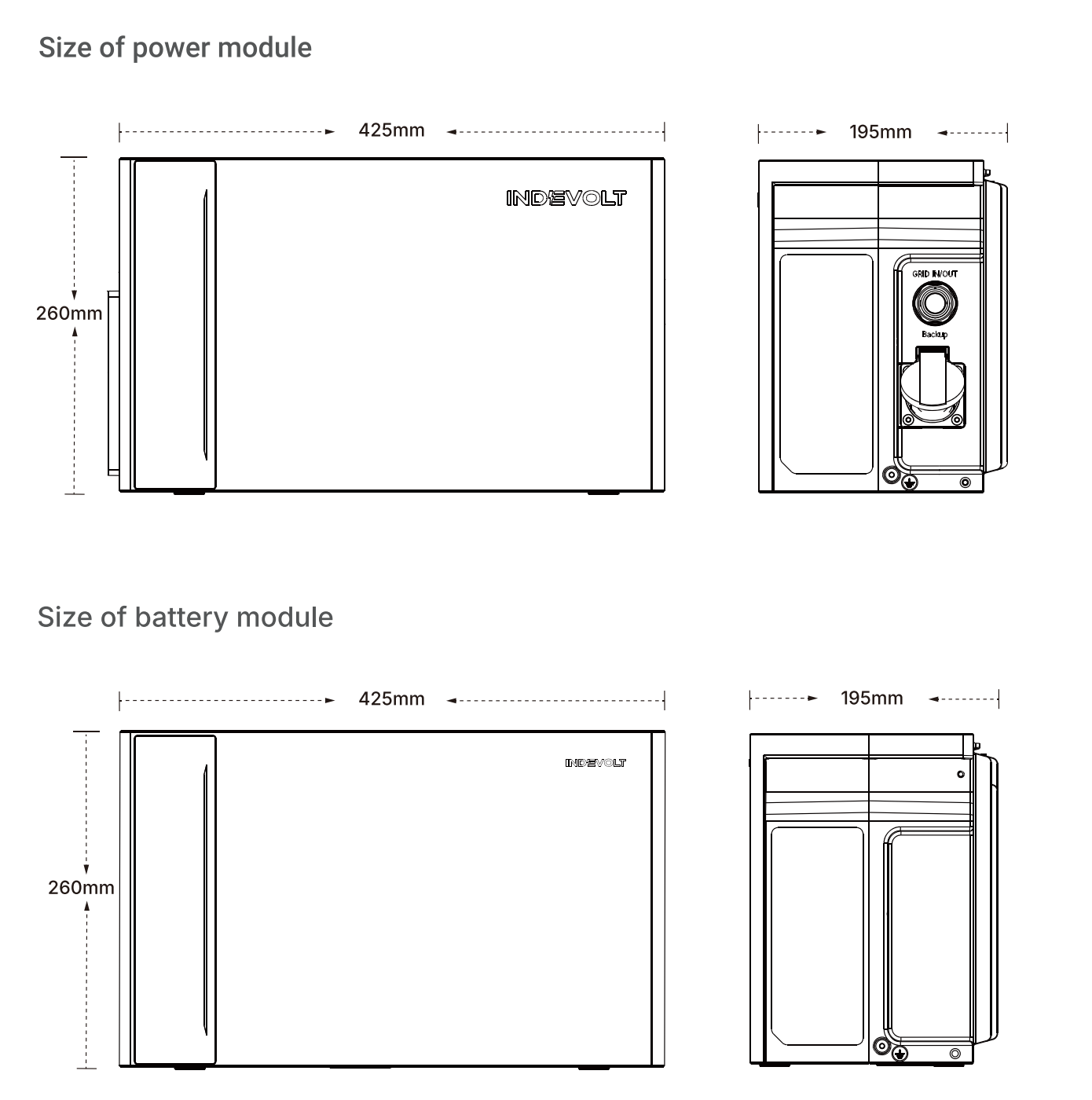

步骤1：测量距离

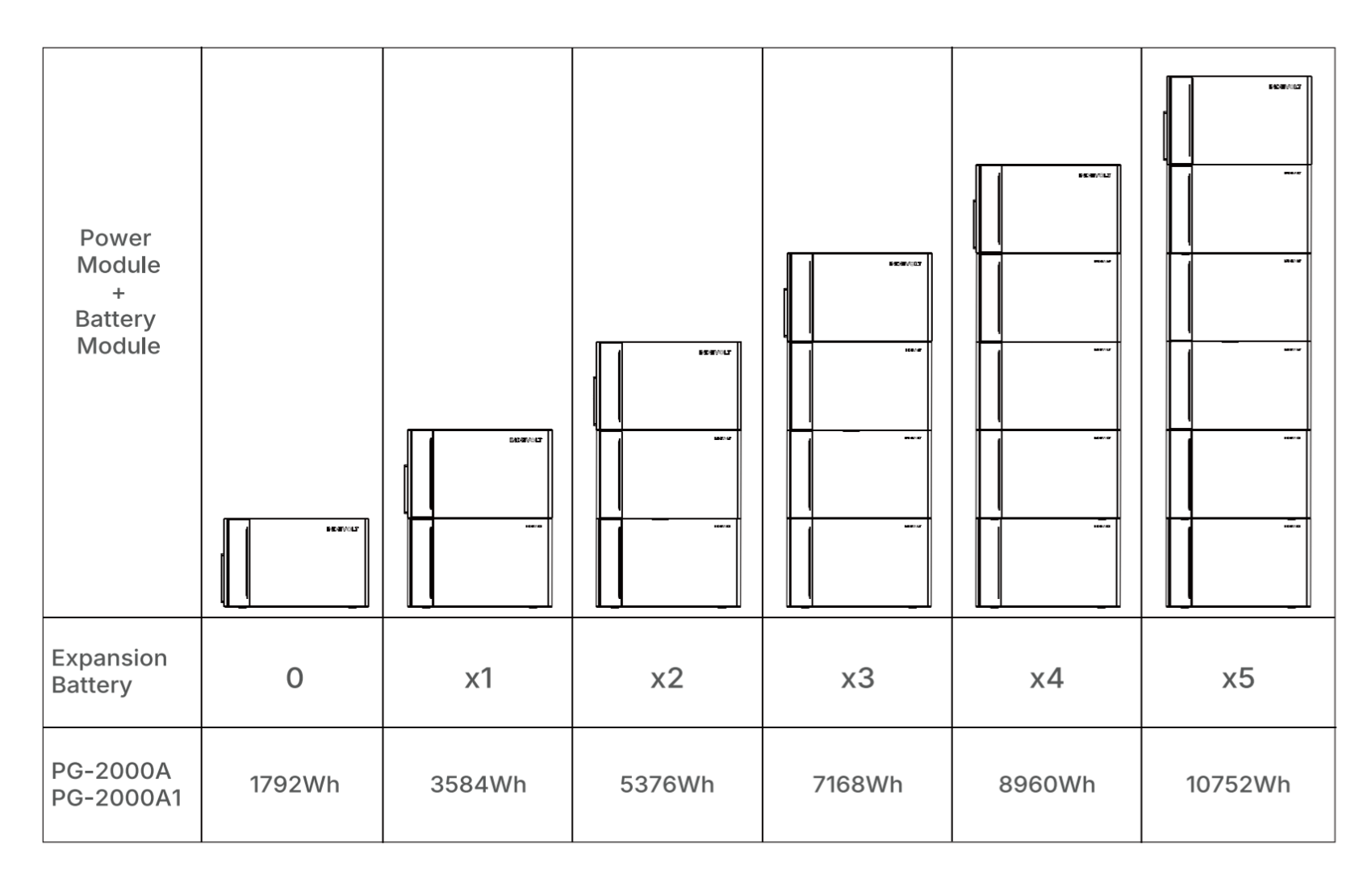

根据实际设备配置计算所需安装空间，确保设备安装后留有足够的散热和安全绝缘空间。

步骤2：固定设备

以下示例以 1 个电源模块 + 2 个电池模块 为例：

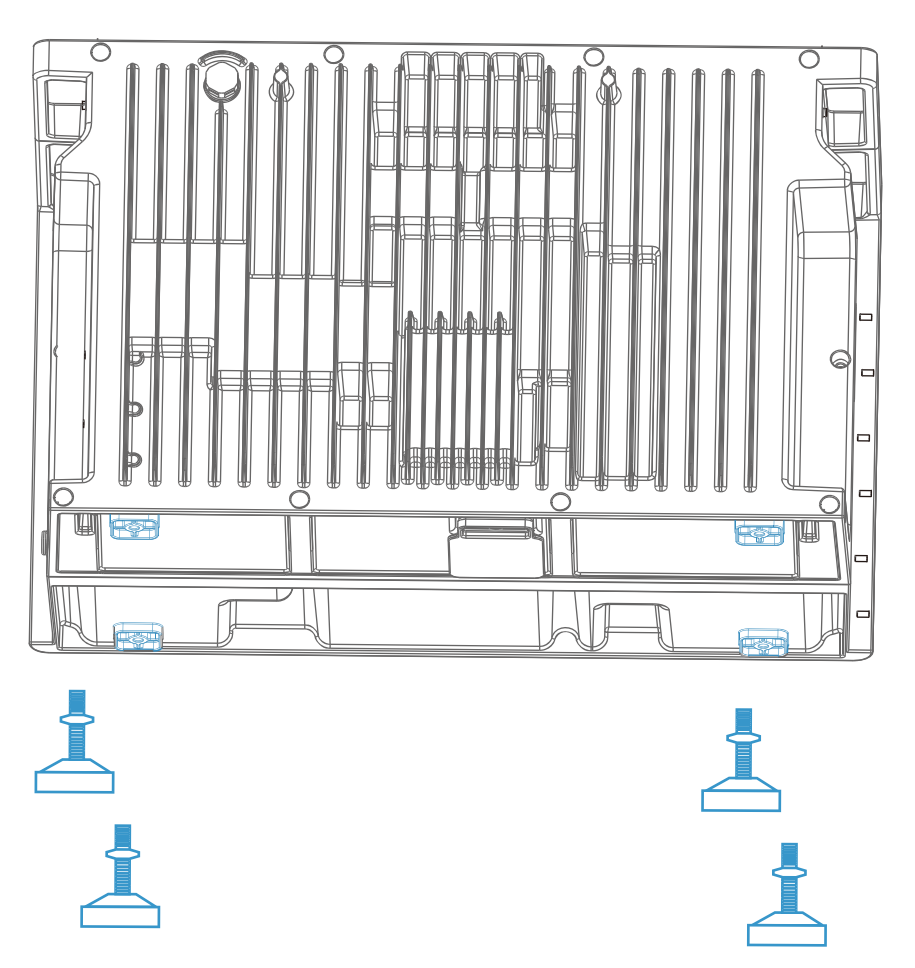

  1. 在最底部的扩展电池模块底部安装 4 个支撑脚。

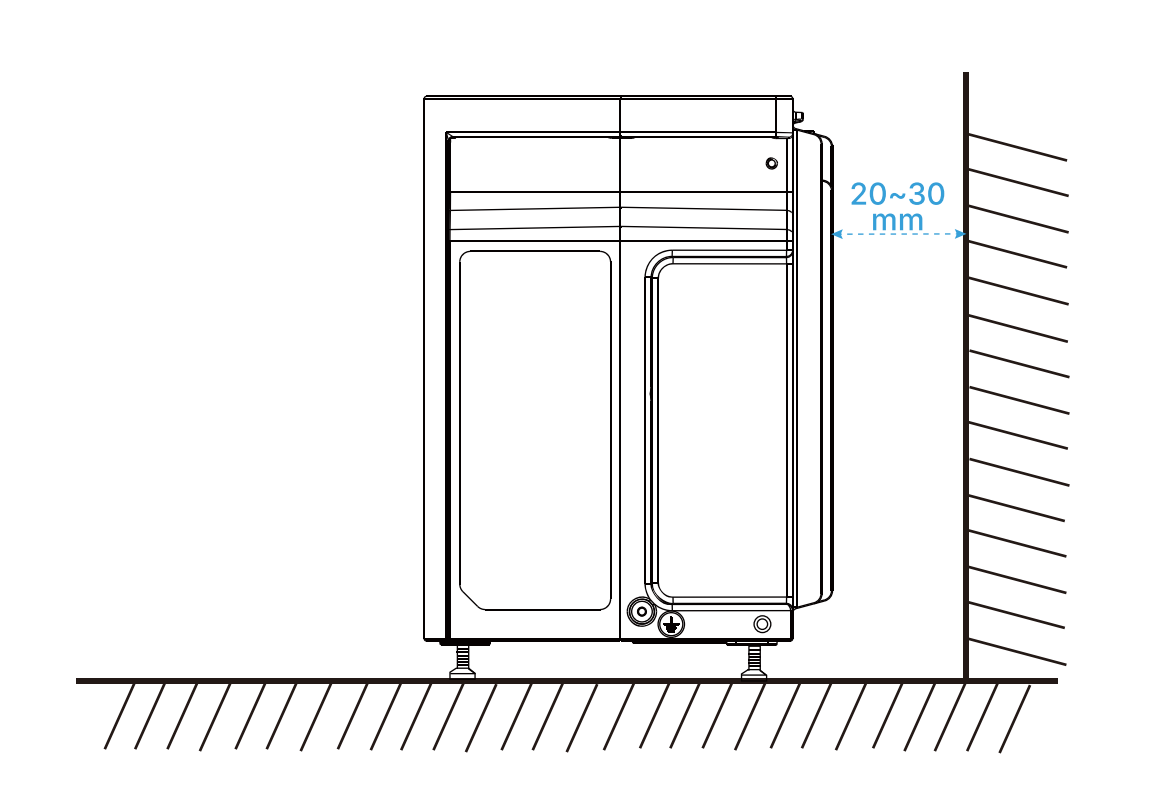

  2. 将电池模块放置在地面上，并与墙面保持 20–30 mm 的距离。

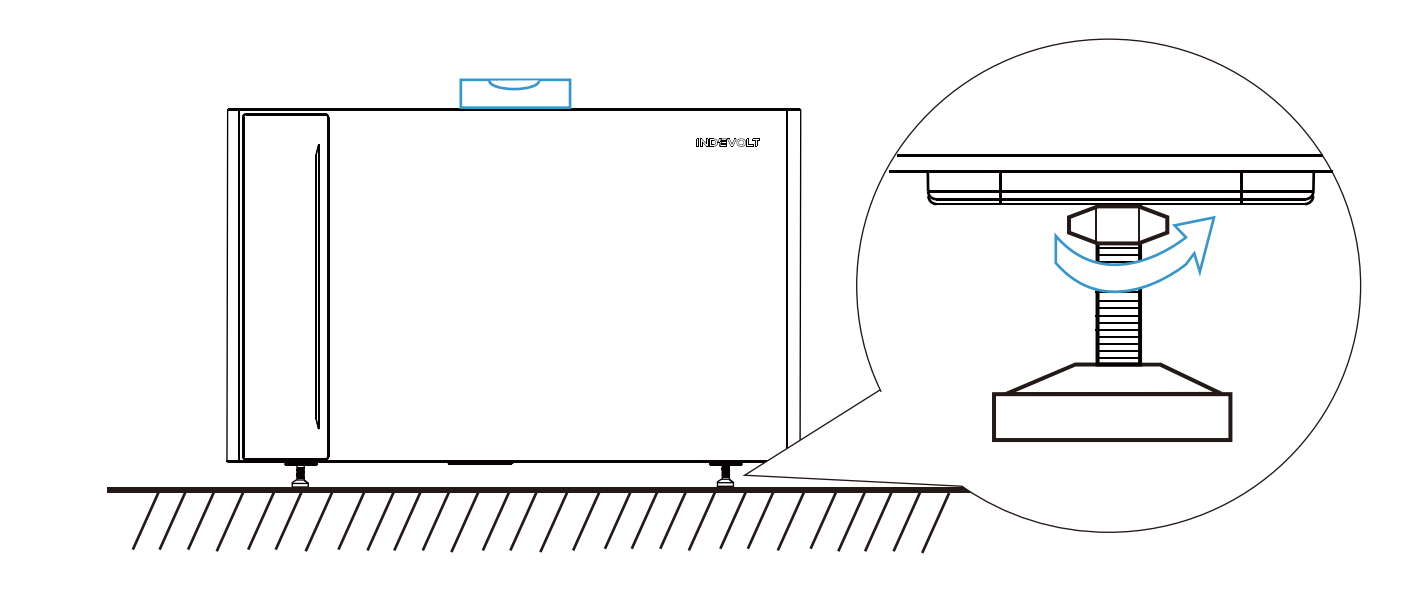

  3. 调整设备底部四个支撑脚的高度，使设备保持水平状态，并使用水平仪进行校准。

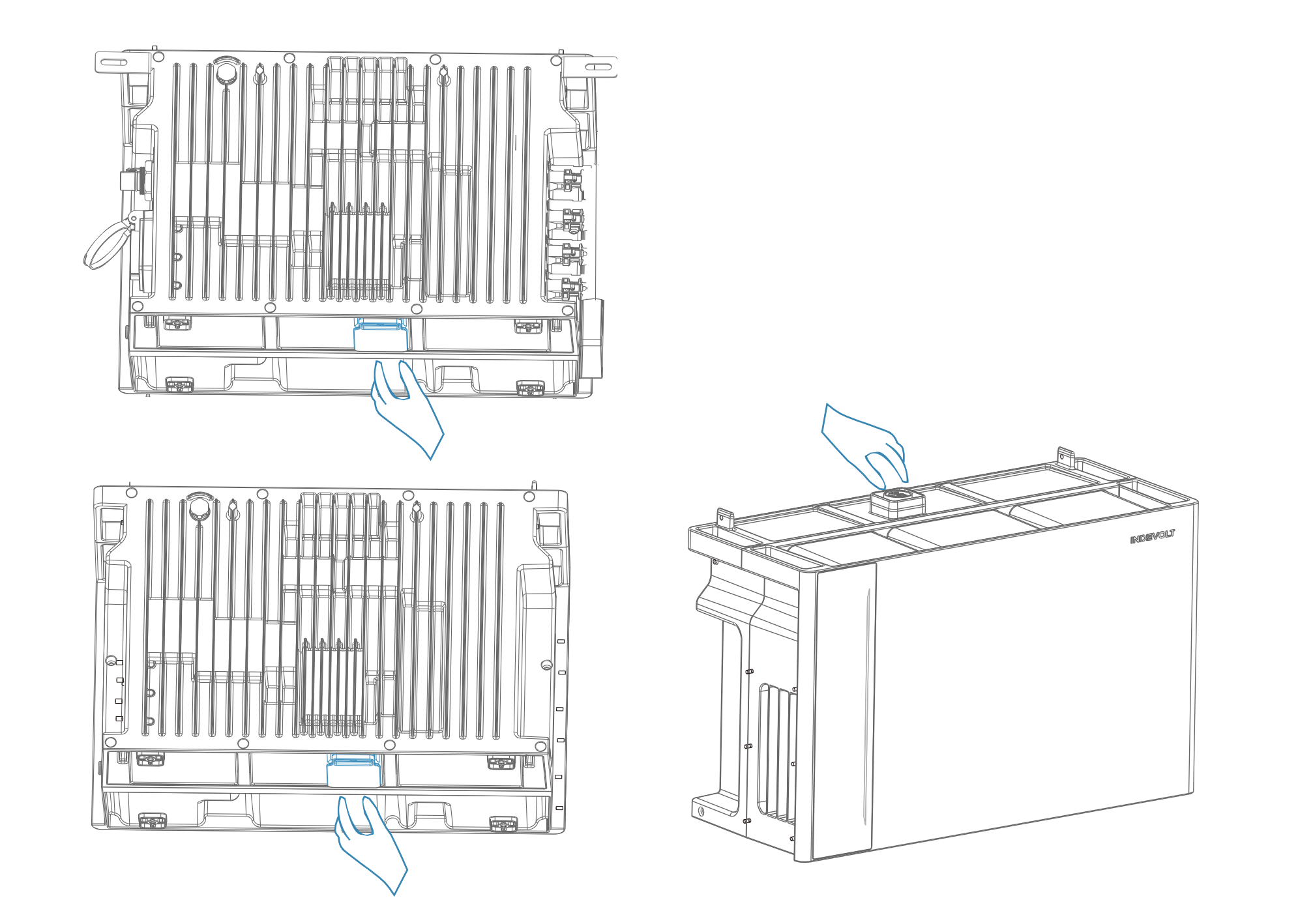

  4. 拆除以下位置的防护盖：

    • 电源模块底部的防护盖
    • 中间电池模块顶部和底部的防护盖
    注意

    请勿拆除最底部扩展电池的防护盖，以免造成设备损坏。

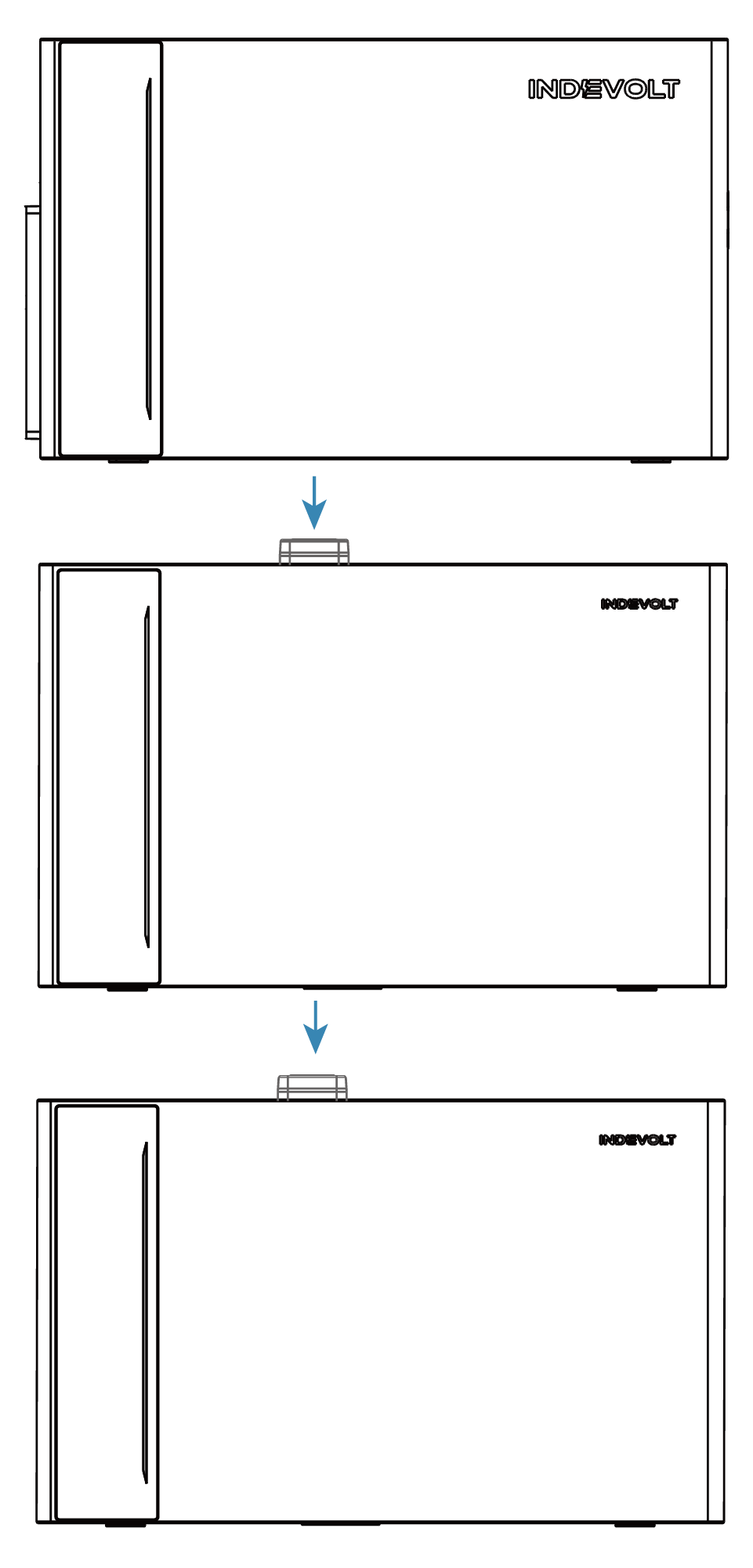

  5. 将扩展电池模块对准对应接口，逐个向上叠放，并将电源模块安装在最上方。

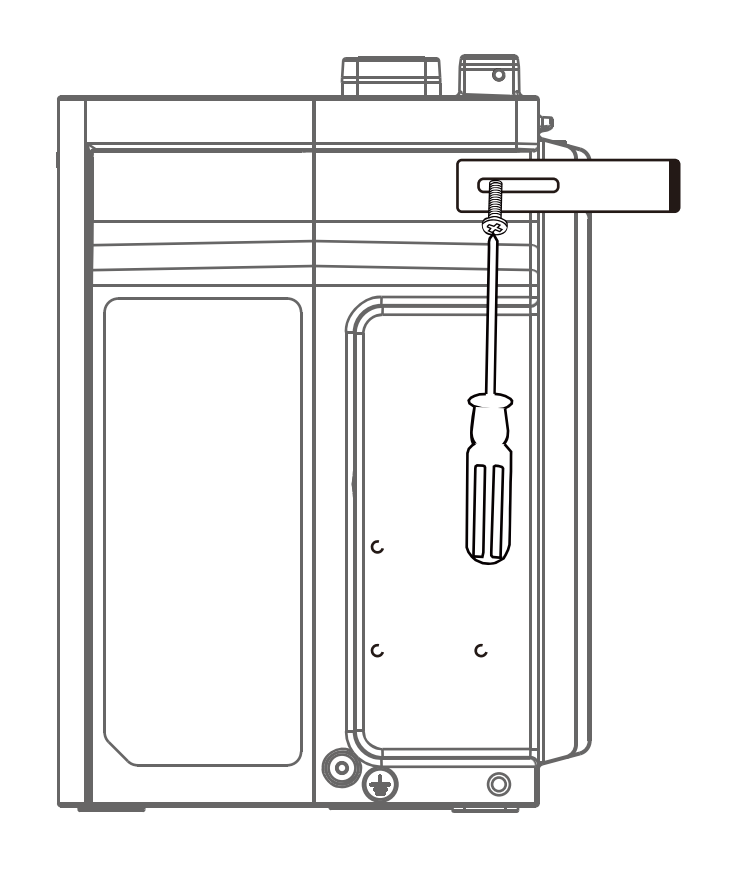

  6. 使用 M4 十字螺钉，将 L 形墙面固定支架安装在电源模块下方的第一个扩展电池模块两侧。

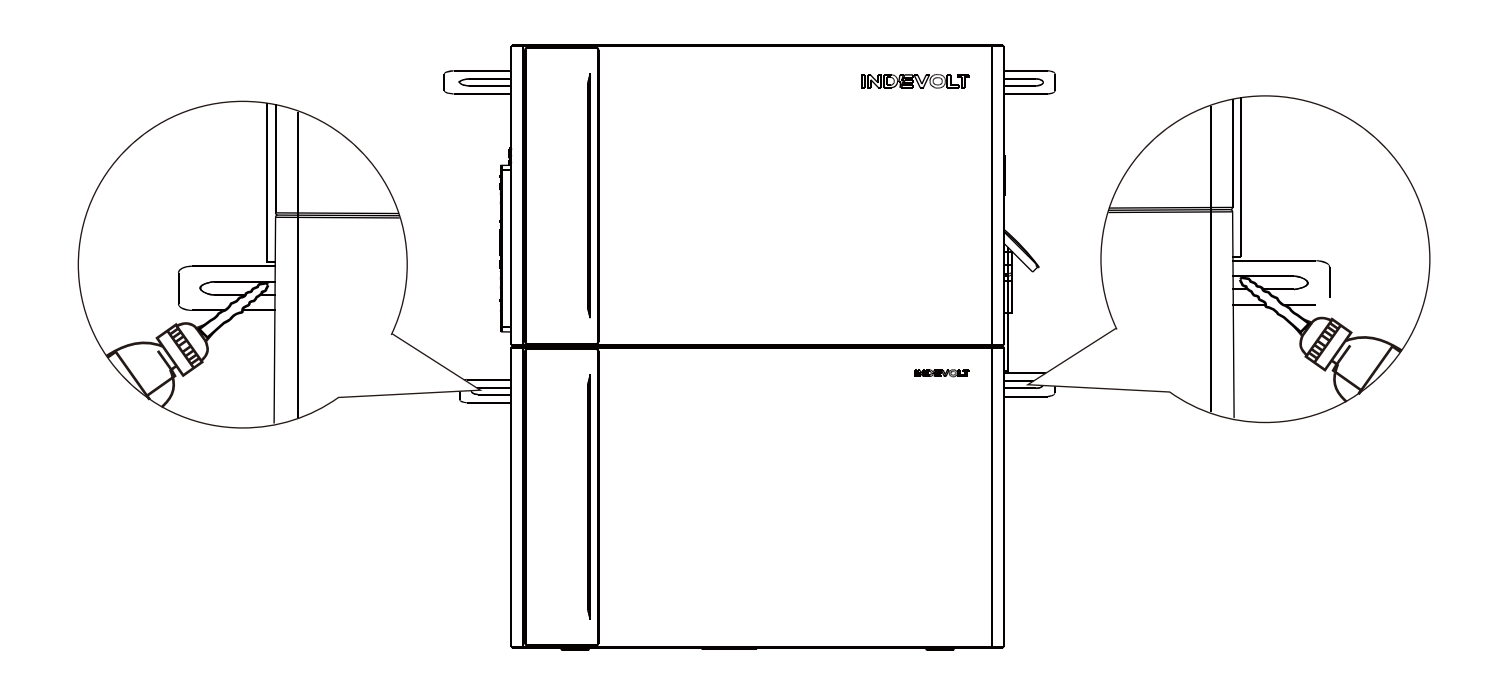

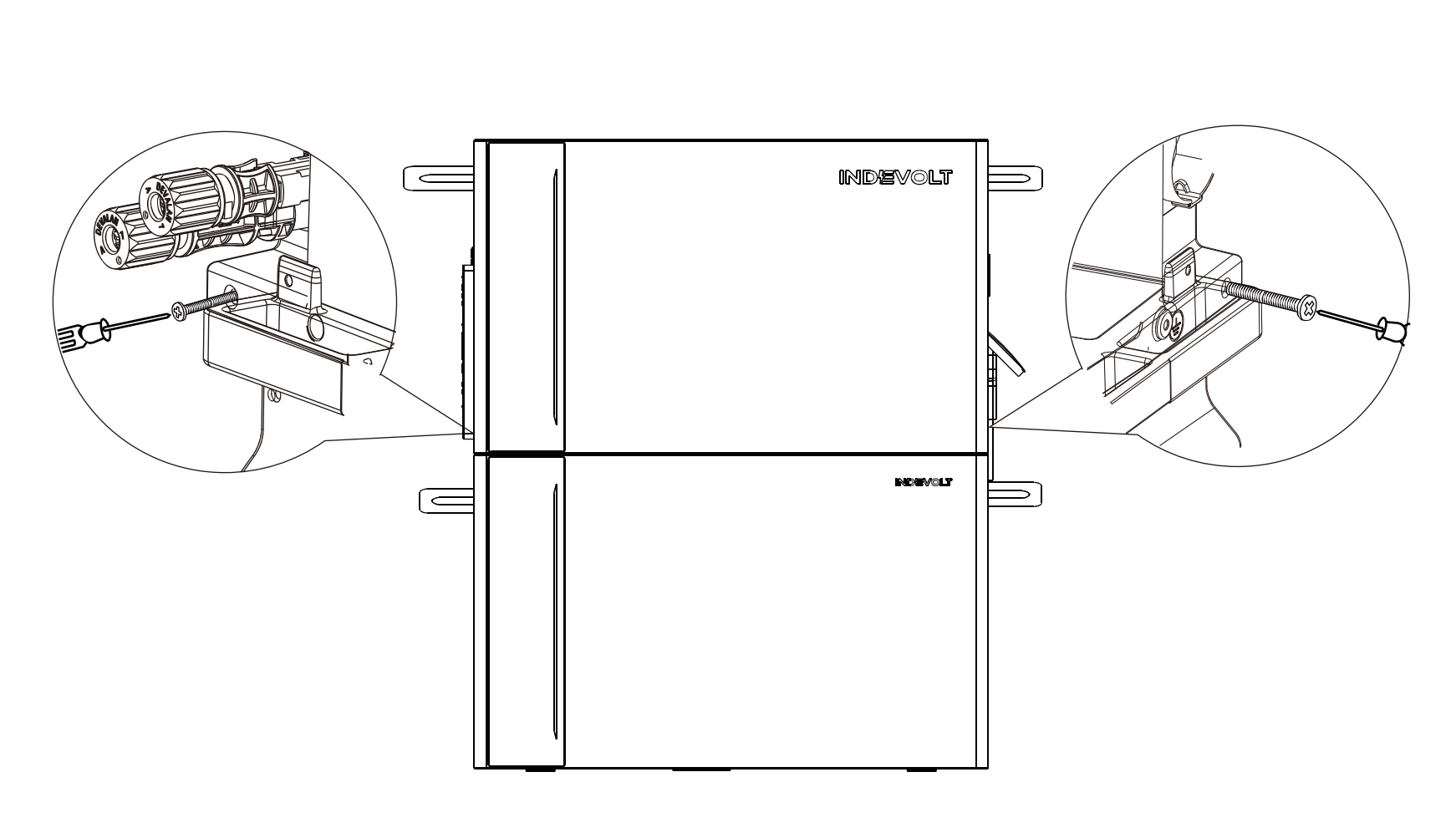

  7. 在电源模块与电池模块叠放完成后，使用 M4 十字螺钉将两个模块固定在一起。

  8. 在墙面两侧标记钻孔位置，使用直径 Ø8 mm 的钻头钻孔，孔深约 60 mm。

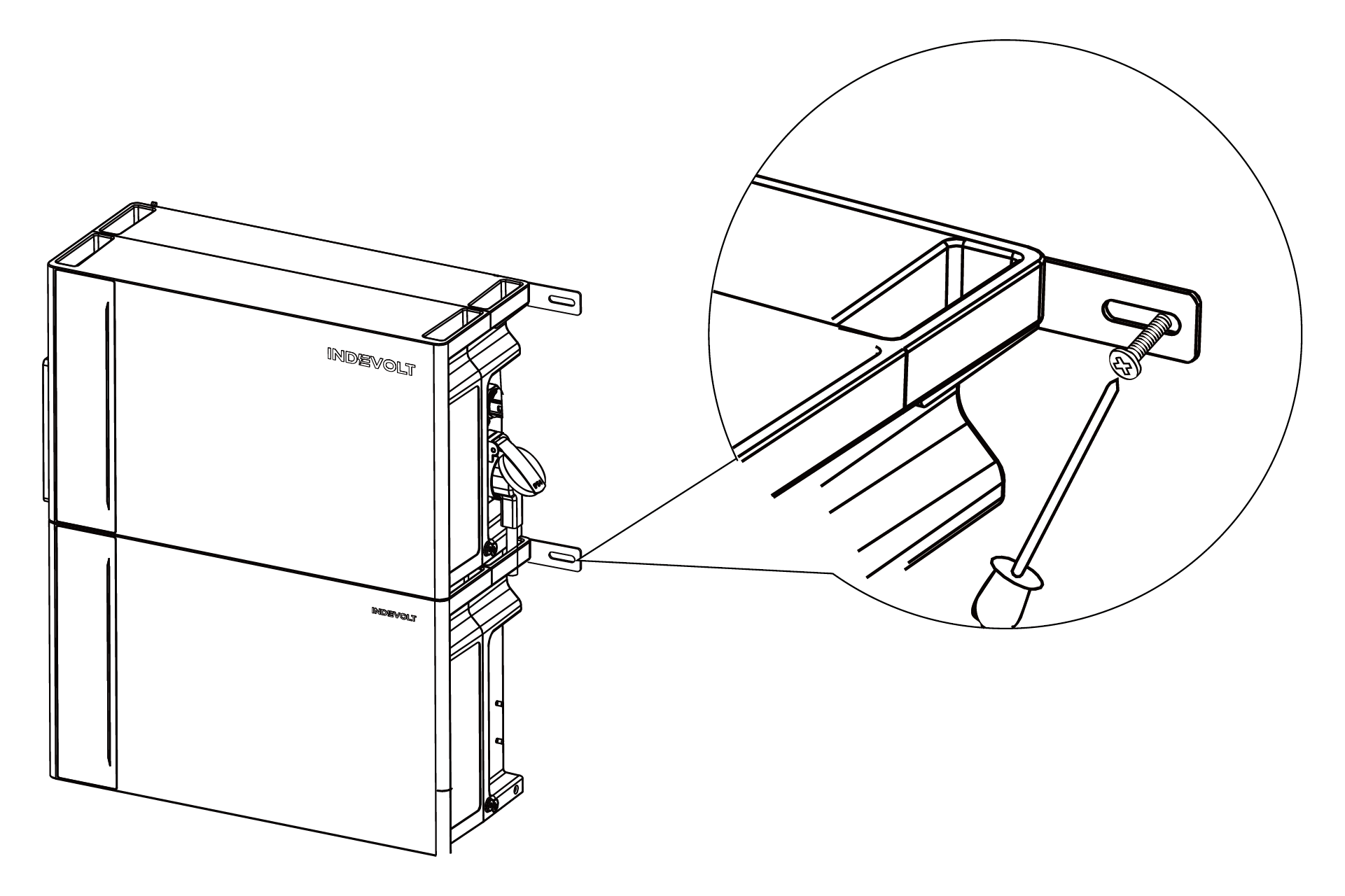

  9. 使用锤子将 M5×60 自攻螺钉配套的塑料膨胀套敲入孔中，然后使用十字螺丝刀将螺钉拧紧，将 L 形墙面固定支架牢固固定在墙面上。

信息

本产品内置双重隔离变压器，符合相关安全要求，无需测量光伏阵列的接地绝缘电阻，也无需检测阵列故障电流。

主机连接必须接入已接地的电源插座，否则可能存在触电风险。如无法使用接地插座，应对设备外壳进行接地处理，设备接地点位置如下图所示。

电气连接​

信息
  • 交流并网电源的安装须符合当地法规；若超出允许范围，建议聘请专业电工进行操作。

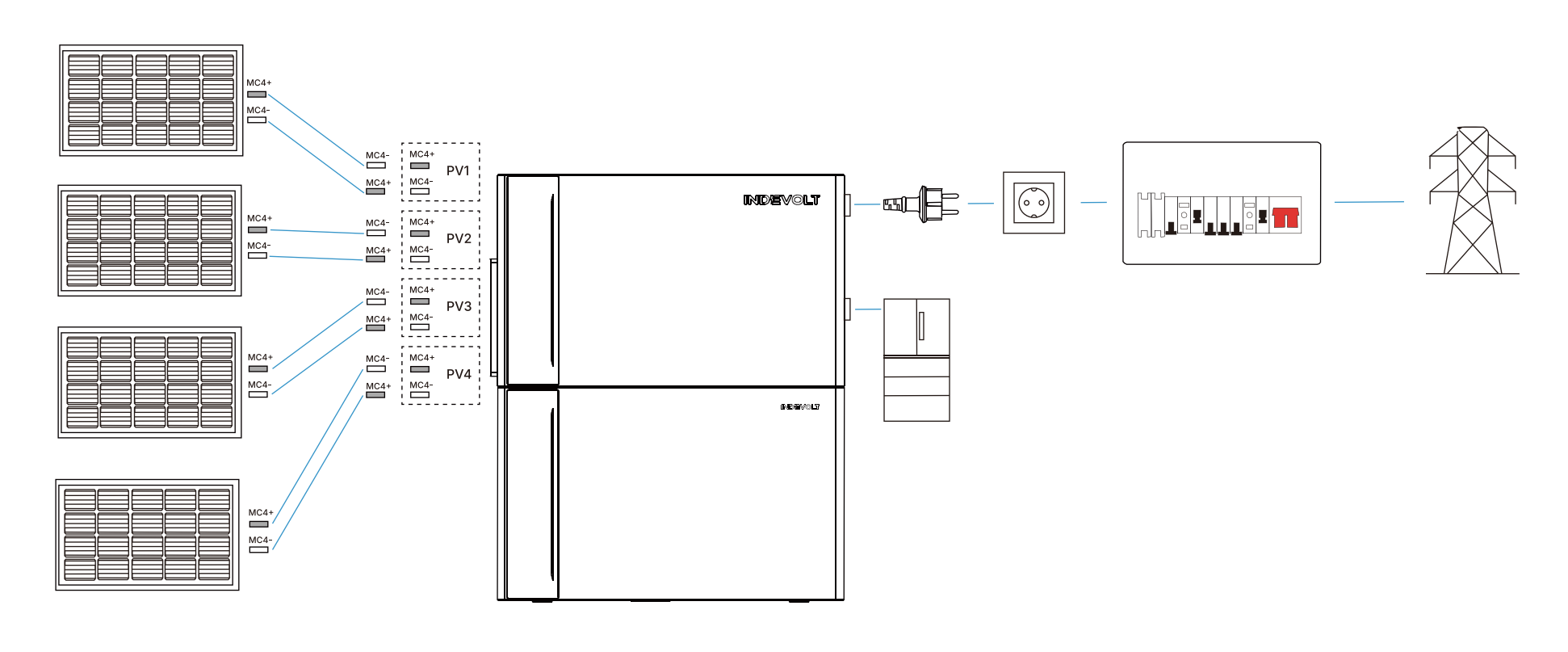

以下连接步骤以配套四块太阳能板的标准场景为例。

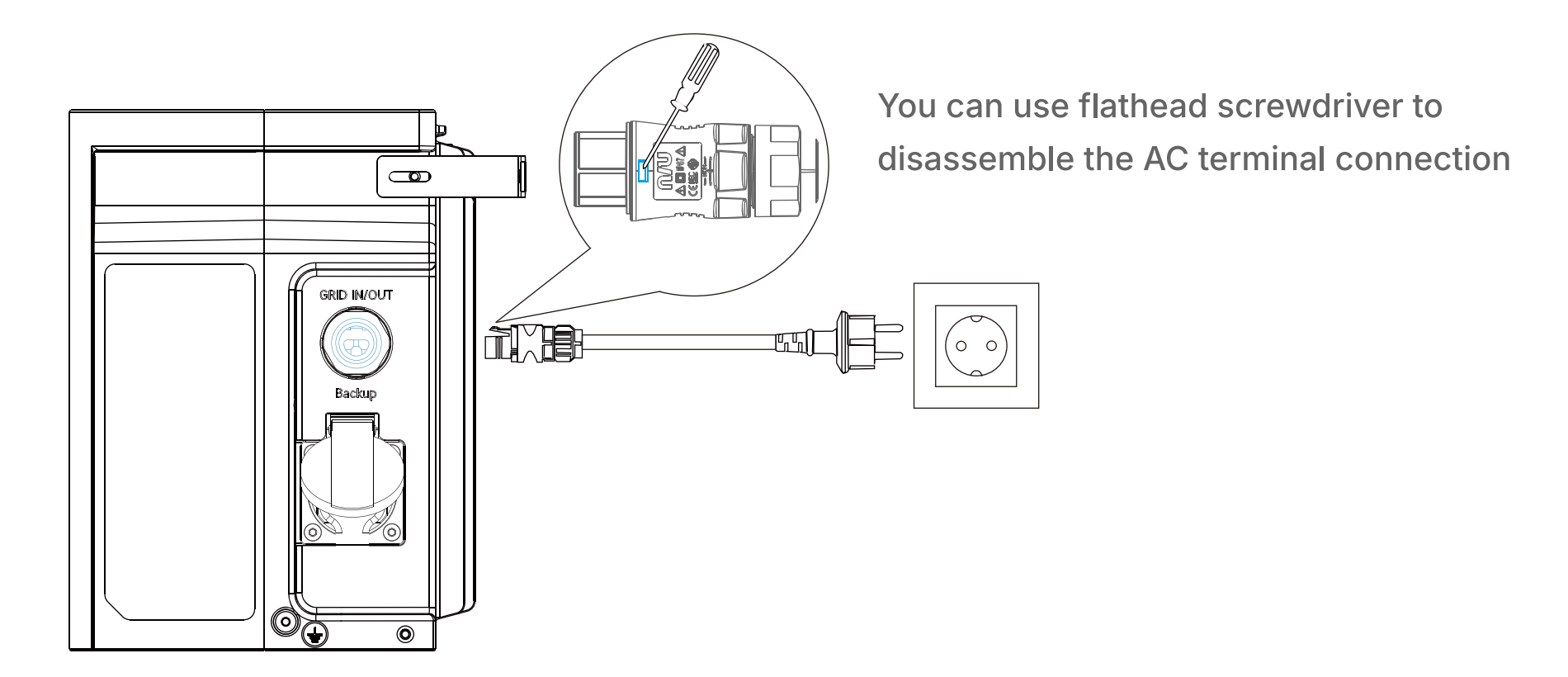

步骤 1：连接电网

  1. 使用产品随附的带安全插头的电源线（5米）。
  2. 将电源线一端接入主机的 GRID IN/OUT 端口。
  3. 将电源线另一端的插头接入家庭或现场的电源插座。

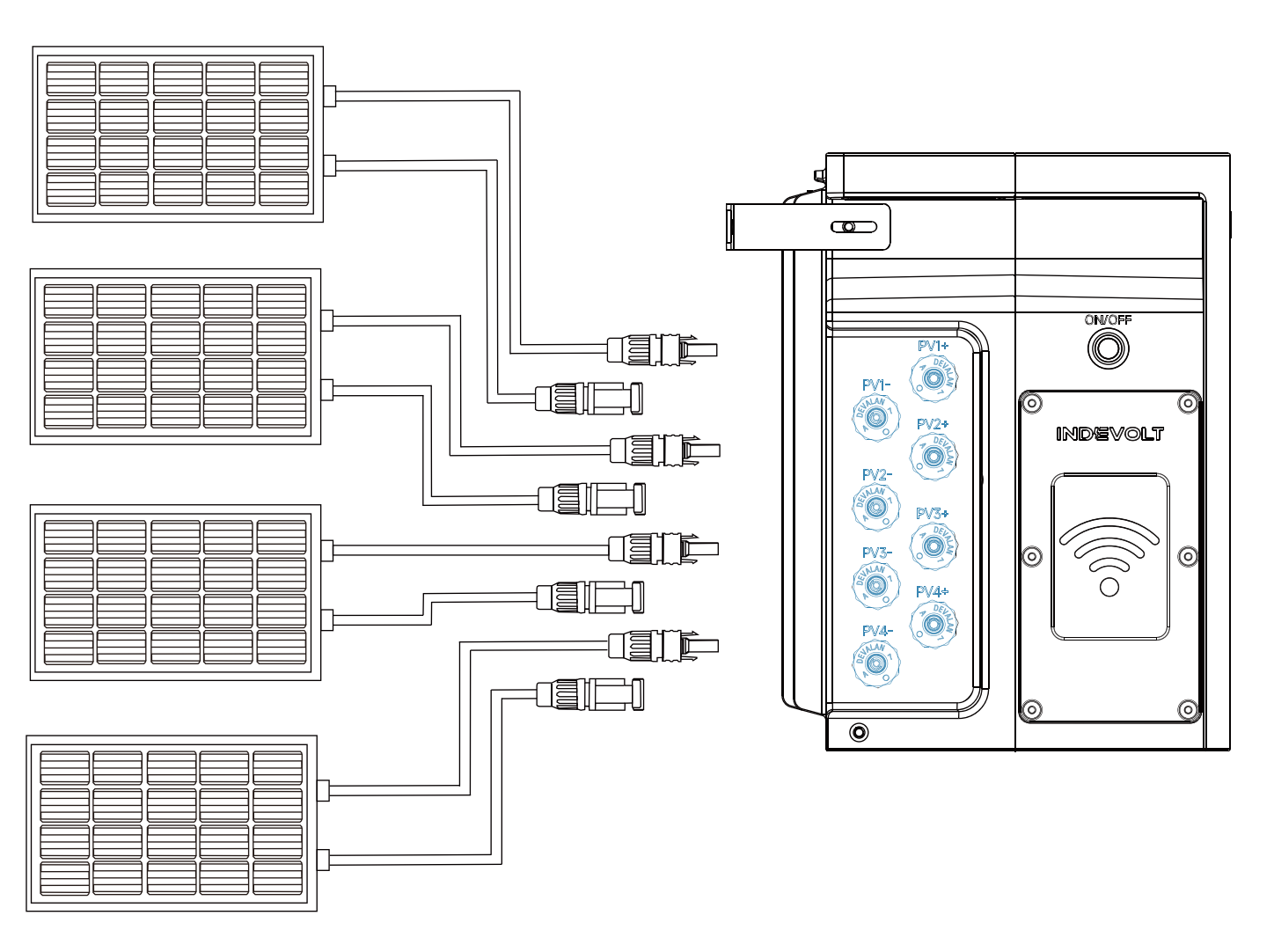

步骤 2：连接太阳能板

信息

ECO型号不配备光伏端口，不适用本步骤。

使用光伏延长线，将每组太阳能板的正负极输出端分别接入主机对应的 PV输入接口（标有PV1, PV2等）。

注意

严禁将两个或多个组件串联连接，否则可能导致输入电压超过60V并损坏设备。

信息

当主机发生故障时，系统将在15分钟内自动尝试恢复。若恢复失败，需由专业售后人员处理。经专业售后确认符合要求后，系统功能方可恢复。

开机​

找到位于主机左侧的 ON/OFF 按键，长按2秒。主机启动时，机身正面的蓝色LED指示灯将被点亮，并以从中心向上下扩散的动效显示。

使用 App​

通过 INDEVOLT App，您可以：

  • 实时查看设备运行状态和当前功率
  • 了解电池剩余电量与充放电情况
  • 查看家庭的日/周/月/年发电与用电统计
  • 设置用能策略、定时计划或执行固件升级

📥 初次使用 App 时，请先完成下载安装、账号注册与设备添加。
