设备外观与接口说明

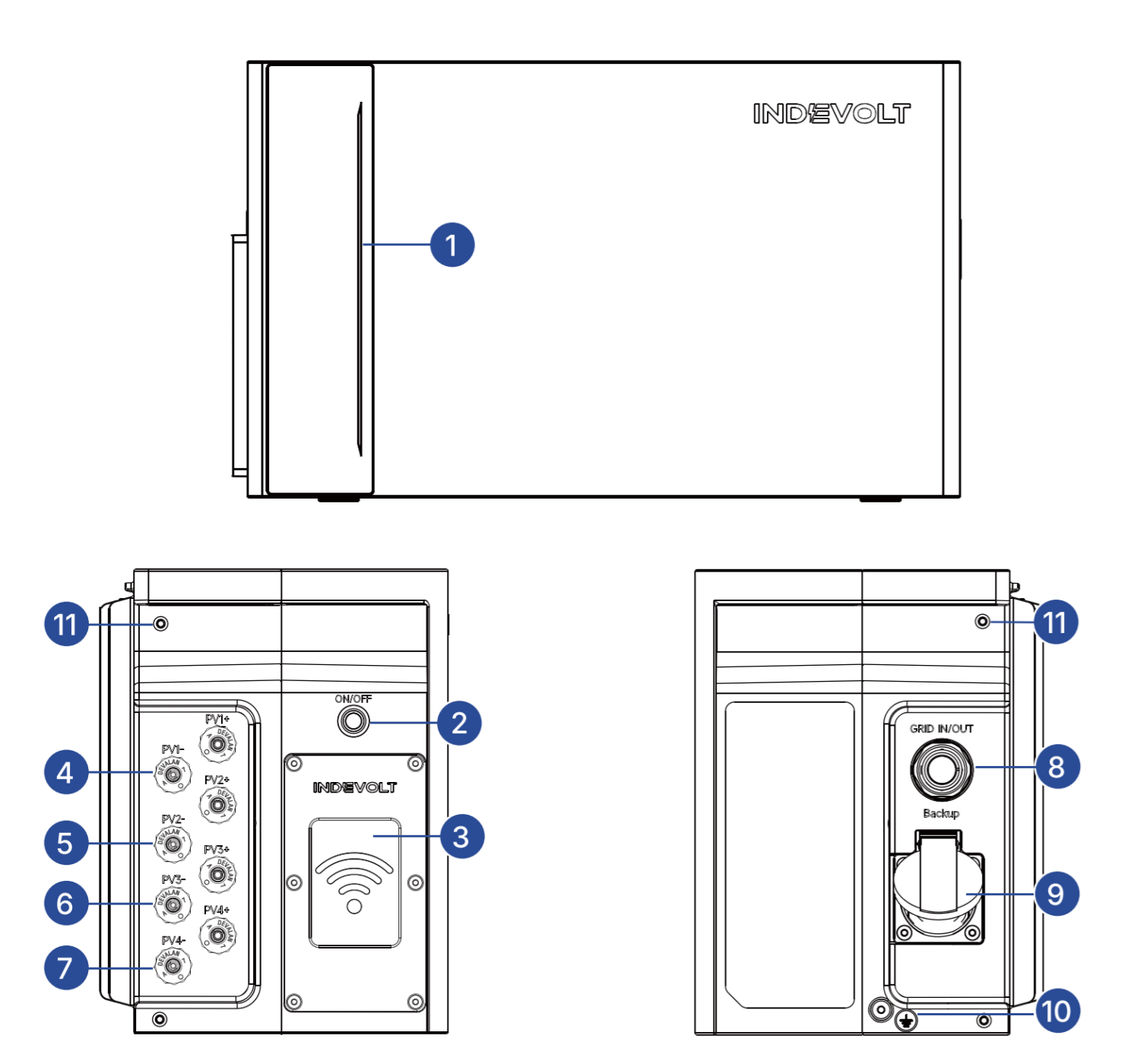

外观
| 序号 | 功能 |
|---|---|
| 1 | 运行状态LED |
| 2 | 开/关按键 |
| 3 | 无线模块 |
| 4 | MC4光伏输入接口1 |
| 5 | MC4光伏输入接口2 |
| 6 | MC4光伏输入接口3 |
| 7 | MC4光伏输入接口4 |
| 8 | 并网接口 |
| 9 | 备电接口 |
| 10 | 保护导体螺丝孔（保护导体截面积至少4 mm²） |
| 11 | 支架固定孔 |
信息
ECO型号无 4–7 端口。
按键
| 操作 | 功能 |
|---|---|
| 关机状态下长按2秒 | 开机 |
| 开机状态下长按2秒 | 关机 |
| 开机状态下长按10秒 | 重置蓝牙和Wi-Fi |
LED
| LED | 描述 | 状态 |
|---|---|---|
 | 蓝色LED从中心向上下点亮 | 启动中 |
 | 绿色LED从当前电量向上点亮 | 充电中 |
 | 蓝色LED从当前电量向下熄灭 | 放电中 |
 | LED显示黄色 | IoT连接失败 |
 | LED显示红色 | 故障 |
 | 蓝色LED从两侧向中心点亮 | 关闭中 |
 | 蓝色LED闪烁三次 | 设备重置成功 |
