Modbus 概述
Modbus 是一种广泛应用于工业自动化和能源管理领域的通信协议，用于让不同设备之间交换数据。
通过 Modbus，家庭能源管理系统（HEMS）、上位机或第三方系统可以读取微储设备的运行状态，也可以根据需要发送控制指令。
1. Modbus TCP / RTU
微储支持以下两种 Modbus 通信方式：
- Modbus TCP：基于以太网传输 Modbus 数据，设备接入局域网后，HEMS 或上位机可以通过设备的 IP 地址访问微储，实现数据读取和控制。
- Modbus RTU：基于 RS485 总线传输 Modbus 数据，设备之间通过 RS485 通信线连接，由主设备轮询读取数据。（暂未支持，敬请期待）
两者采用相同的 Modbus 协议，访问同一套设备数据，仅通信介质和连接方式不同。
2. 工作原理
Modbus 采用 Client / Server 通信模式。微储可根据应用场景作为 Modbus Server 或 Modbus Client 使用。
2.1 作为 Modbus Server
当微储作为 Modbus Server 时，外部系统（如 HEMS 或上位机）作为 Modbus Client 访问微储。
- Client 向微储发送读取或写入请求。
- 请求通过 TCP/IP 传输至设备。
- 微储读取对应寄存器的数据，或执行控制指令。
- 微储返回执行结果。
- Client 对数据进行显示、记录或自动化控制。
2.2 作为 Modbus Client
当微储作为 Modbus Client 时，微储可以连接第三方 Modbus TCP Server，读取设备数据，实现能源管理和设备联动。
- 微储向第三方 Modbus Server 发送读取请求。
- 第三方设备返回对应寄存器数据。
- 微储根据获取的数据进行能源管理和设备联动。
3. 适用设备
本功能适用于支持 Modbus 的设备：
| 型号 | 最低适用固件版本 |
|---|---|
| PowerFlex 2000 PowerFlex 2000 Eco SolidFlex 2000 SolidFlex 2000 Eco | CMS: V140C.0B.0036 EMS：V1.01.08 |
| PowerFlex 3000 AC PowerFlex 3000 Hybrid SolidFlex 3000 AC SolidFlex 3000 AC Pro SolidFlex 3000 Hybrid Pro | CMS: V140C.09.3036 |
| SolidFlex 1200 | CMS: V140B.09.2036 |
4. 如何使用
4.1 准备
开始前，请确认以下内容：
- ✅ 设备支持 Modbus 功能
- ✅ 设备已正常运行
- ✅ 已完成网络或 RS485 接线
信息
如果设备当前仅支持 Wi-Fi 通讯，在需要接入有线网络或 RS485 通信的场景下，可更换为新版本通信模块（支持 Wi-Fi、以太网与 RS485 串口）。
具体更换方法请参考：配件更换
4.2 开启 Modbus

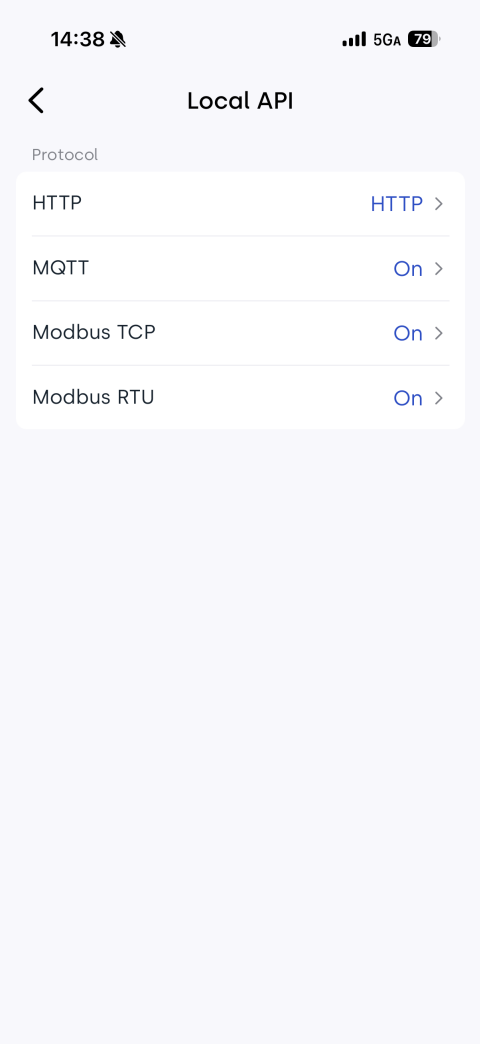

设备的 Modbus 功能默认关闭，需要在 App 中手动开启。

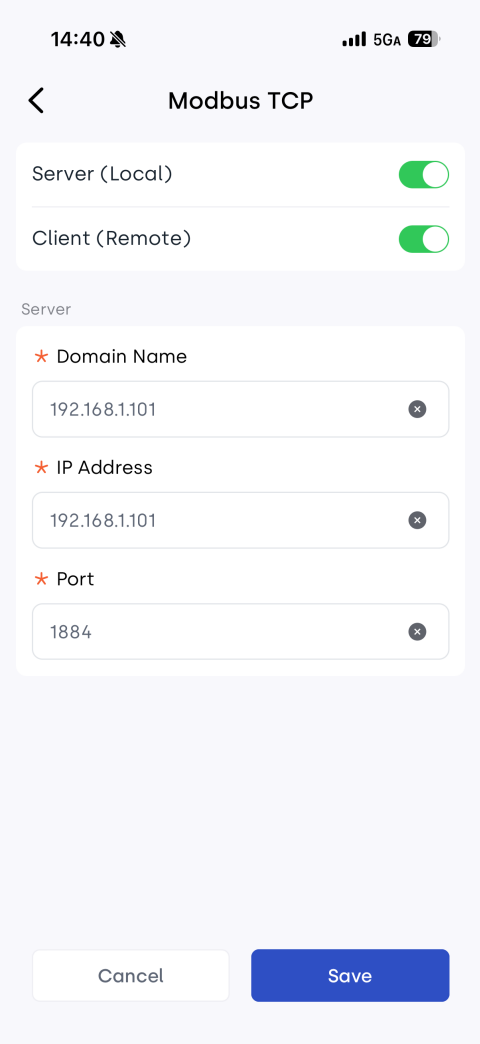

设备可配置为 Modbus 服务器、Modbus 客户端或同时支持两种模式。如果设备配置为客户端，则需指定服务器地址。
4.3 配置通信参数
在第三方系统或 Modbus 工具中，配置参数：
Modbus TCP
| 参数 | 说明 |
|---|---|
| 设备 IP | 微储的 IP 地址 |
| TCP 端口 | 默认为8899 |
| Slave ID | 设备标识，默认为1 |
4.4 读取数据
连接成功后，即可读取设备寄存器。寄存器地址请参考 Modbus 寄存器说明。
5. 推荐读取频率
| 类型 | 限制 |
|---|---|
| 建议请求间隔 | ≥ 5 秒 |
| 最小支持间隔 | 1 秒 |
| 响应时长 | 1 秒 |
频繁读取可能增加设备通信负载，影响通信稳定性。
6. 常用功能码
| 功能码 | 说明 |
|---|---|
0x03 | 读取保持寄存器（Read Holding Registers） |
0x04 | 读取输入寄存器（Read Input Registers） |
0x06 | 写单个寄存器（Write Single Register） |
0x10 | 写多个寄存器（Write Multiple Registers） |
7. Python 示例
from pymodbus.client import ModbusTcpClient
client = ModbusTcpClient(
host="190.160.3.167",
port=8899
)
client.connect()
result = client.read_holding_registers(
address=0x0478,
count=1,
device_id=1
)
print(result.registers)
client.close()
8. FAQ
Q: 无法连接设备
请检查：
- 设备是否已经开启 Modbus
- 客户端与设备是否位于同一局域网（Modbus TCP）
- RS485 接线是否正确（Modbus RTU）
- 通信参数是否正确
Q: 读取数据失败
请检查：
- 连接是否正常
- 功能码是否正确
- 寄存器地址是否正确
- 数据类型是否匹配
