Cluster
1. Wat is een cluster?
Een cluster betekent dat meerdere micro-opslagapparaten worden verbonden tot één geïntegreerd systeem, waarbij de apparaten gezamenlijk zorgen voor stroomvoorziening, energieopslag en energiebeheer.
Binnen een cluster moet één apparaat worden ingesteld als hoofdapparaat, verantwoordelijk voor de systeemregeling en coördinatie. De overige apparaten functioneren als subapparaten. De apparaten communiceren automatisch met elkaar en werken samen als één systeem.
Na het vormen van een cluster nemen zowel het totale uitgangsvermogen als de totale opslagcapaciteit toe. Dit is vooral geschikt voor situaties met hoge belastingen, langdurige noodstroomvoorziening of toekomstige uitbreiding.
2. Waarom een cluster gebruiken?
De capaciteit en het vermogen van één apparaat zijn beperkt. Wanneer het energieverbruik in huis hoger wordt of langere back-uptijd gewenst is, kan een cluster worden gebruikt om de systeemcapaciteit uit te breiden.
Hoger uitgangsvermogen
Meerdere apparaten kunnen tegelijkertijd vermogen leveren om grotere belastingen van stroom te voorzien.
Bijvoorbeeld:
- 1 SolidFlex 2000-apparaat: maximaal omvormervermogen van ongeveer 2400 W
- 2 apparaten in een cluster: maximaal omvormervermogen van ongeveer 4800 W
- Het daadwerkelijk beschikbare vermogen blijft afhankelijk van netbeperkingen, kabelspecificaties en lokale regelgeving.
Grotere opslagcapaciteit
Binnen een cluster werken de batterijen van meerdere apparaten samen, waardoor de beschikbare back-uptijd aanzienlijk wordt verlengd.
Bijvoorbeeld:
- 1 SolidFlex 2000 met 5 SFA1800-modules: totale batterijcapaciteit van 10,8 kWh
- 2 systemen in een cluster: totale capaciteit van ongeveer 21,6 kWh
Flexibele uitbreiding
Het systeem ondersteunt stapsgewijze uitbreiding. Gebruikers kunnen beginnen met één apparaat en later extra apparaten toevoegen wanneer nodig, zonder direct het volledige systeem te hoeven installeren.
3. Ondersteunde apparaten
De volgende modellen kunnen worden gebruikt als hoofd- of subapparaat:
| Gecentraliseerd cluster | Gecoördineerd cluster | |||
|---|---|---|---|---|
| Model | Hoofd | Sub | Hoofd | Sub |
| BK1600 | ❌ | ✅ | ✅ | ✅ |
| BK1600 Ultra | ✅ | ✅ | ✅ | ✅ |
| SolidFlex 2000 PowerFlex 2000 SolidFlex 2000 Eco PowerFlex 2000 Eco | ✅ | ✅ | ✅ | ✅ |
| SolidFlex 1200 | ✅ | ✅ | ✅ | ✅ |
| SolidFlex 3000 AC SolidFlex 3000 AC Pro SolidFlex 3000 Hybrid Pro PowerFlex 3000 AC PowerFlex 3000 Hybrid | ✅ | ✅ | ✅ | ✅ |
- De clusterwerking tussen SolidFlex / PowerFlex-modellen en de BK-serie is niet volledig gevalideerd en wordt daarom niet aanbevolen. SolidFlex- en PowerFlex-modellen kunnen echter met elkaar in een cluster worden gecombineerd.
- Tijdens clustergebruik:
- Ondersteunt het systeem aansluiting van zonnepanelen via de PV-interface
- Wordt ondersteuning voor micro-omvormers en belastingen via de Backup-interface nog verder geoptimaliseerd en is deze momenteel nog niet volledig beschikbaar
4. Clustermodus
Het systeem ondersteunt maximaal 3 apparaten in één cluster:
- 1 hoofdapparaat
- Maximaal 2 subapparaten
Afhankelijk van de installatieomgeving kunnen de volgende twee clustermethoden worden gekozen:

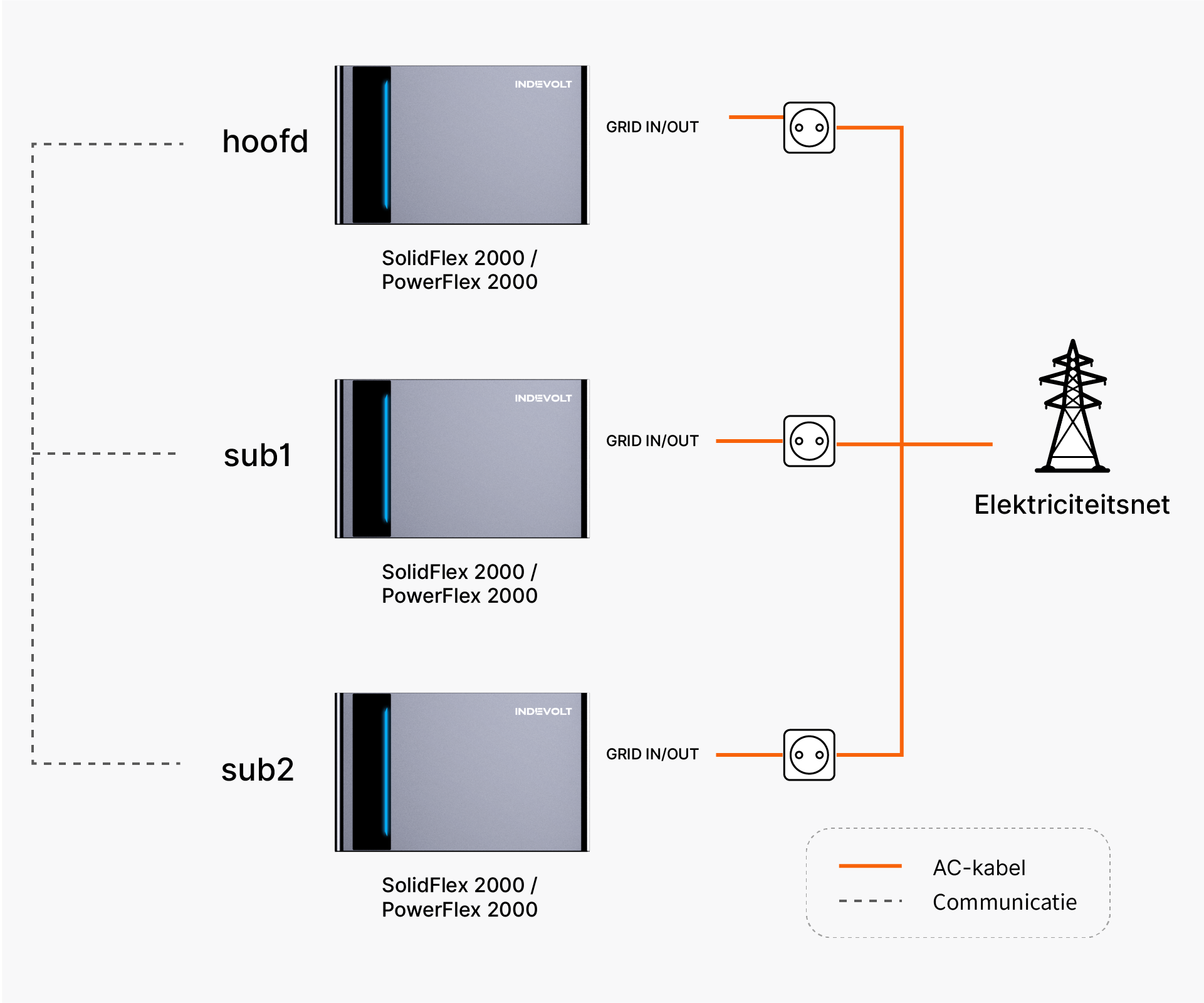

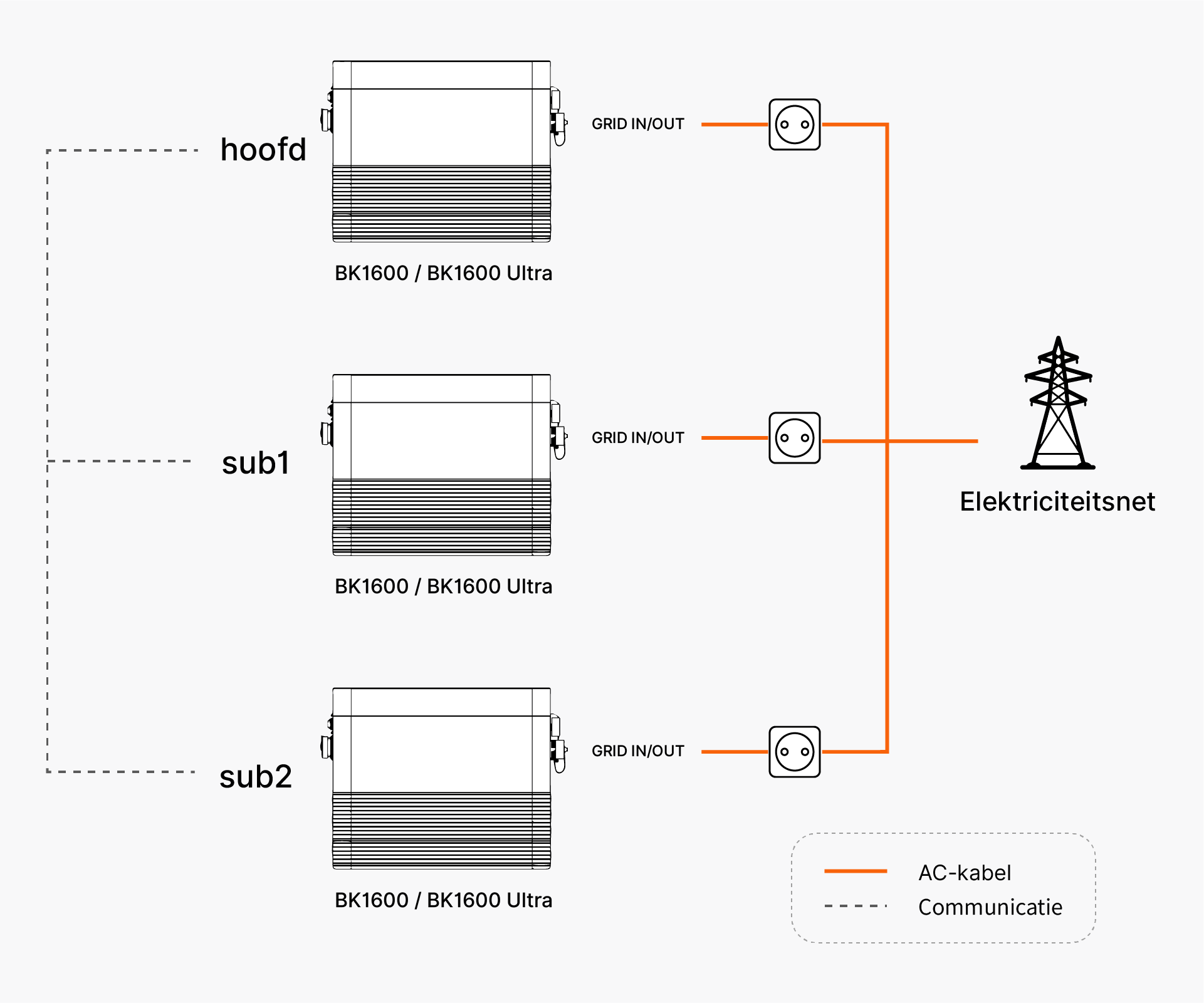

4.1 Gecoördineerd cluster
Elk apparaat wordt afzonderlijk op het elektriciteitsnet aangesloten en verwerkt zelfstandig de AC-ingang en AC-uitgang. De apparaten synchroniseren gegevens via het communicatienetwerk, terwijl het hoofdapparaat de werking en vermogensverdeling coördineert.
- SolidFlex / PowerFlex
- BK1600 / BK1600 Ultra

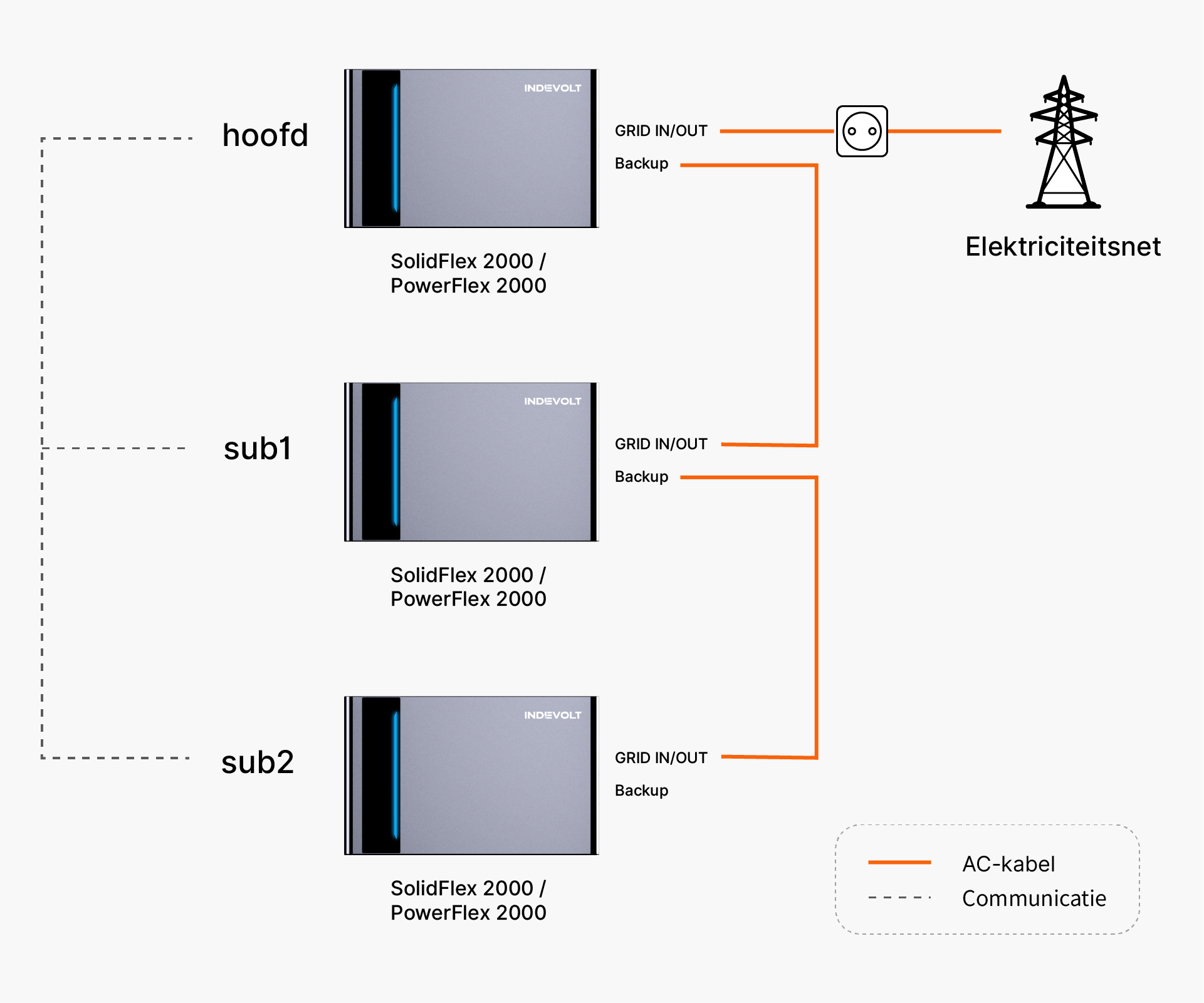

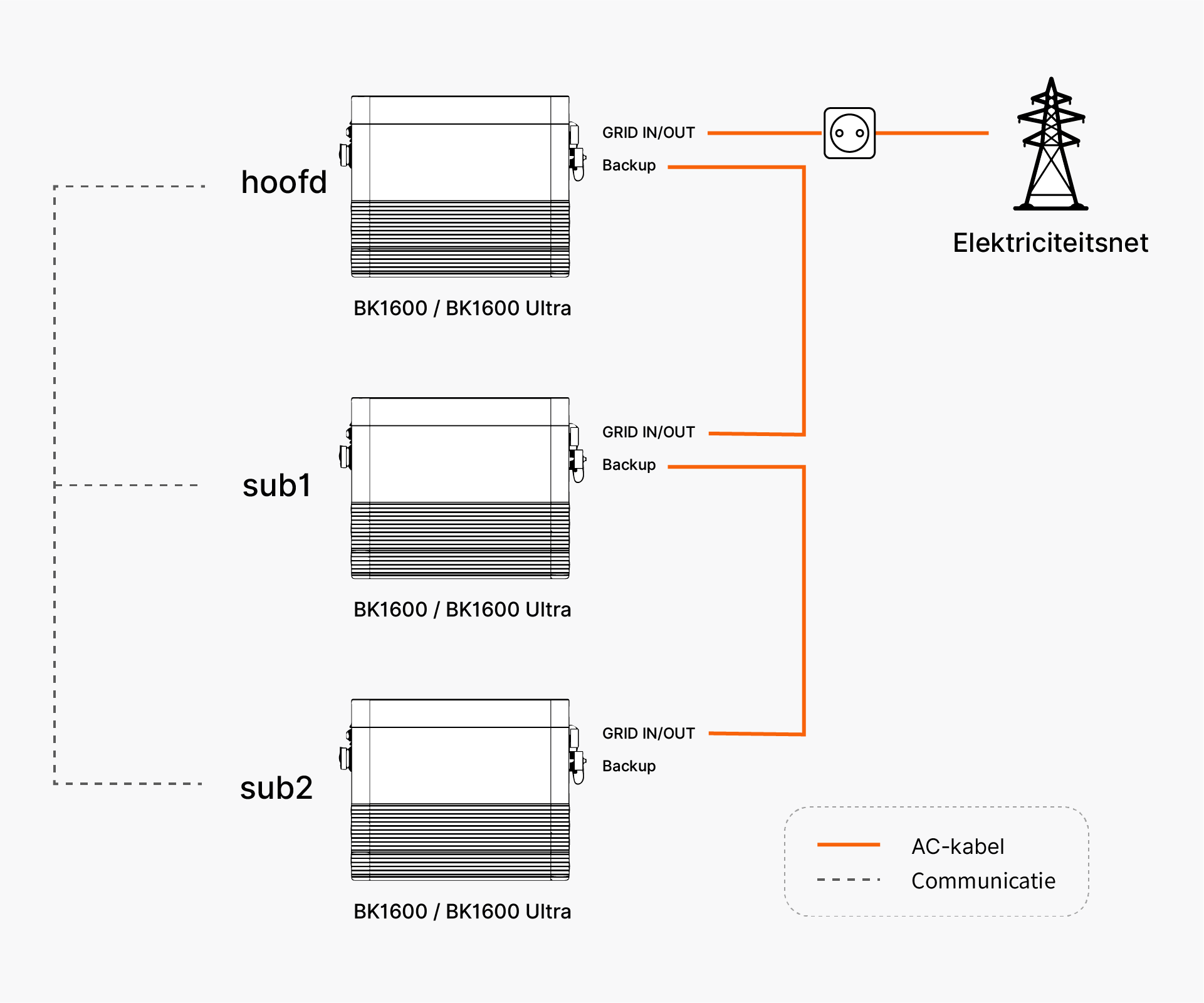

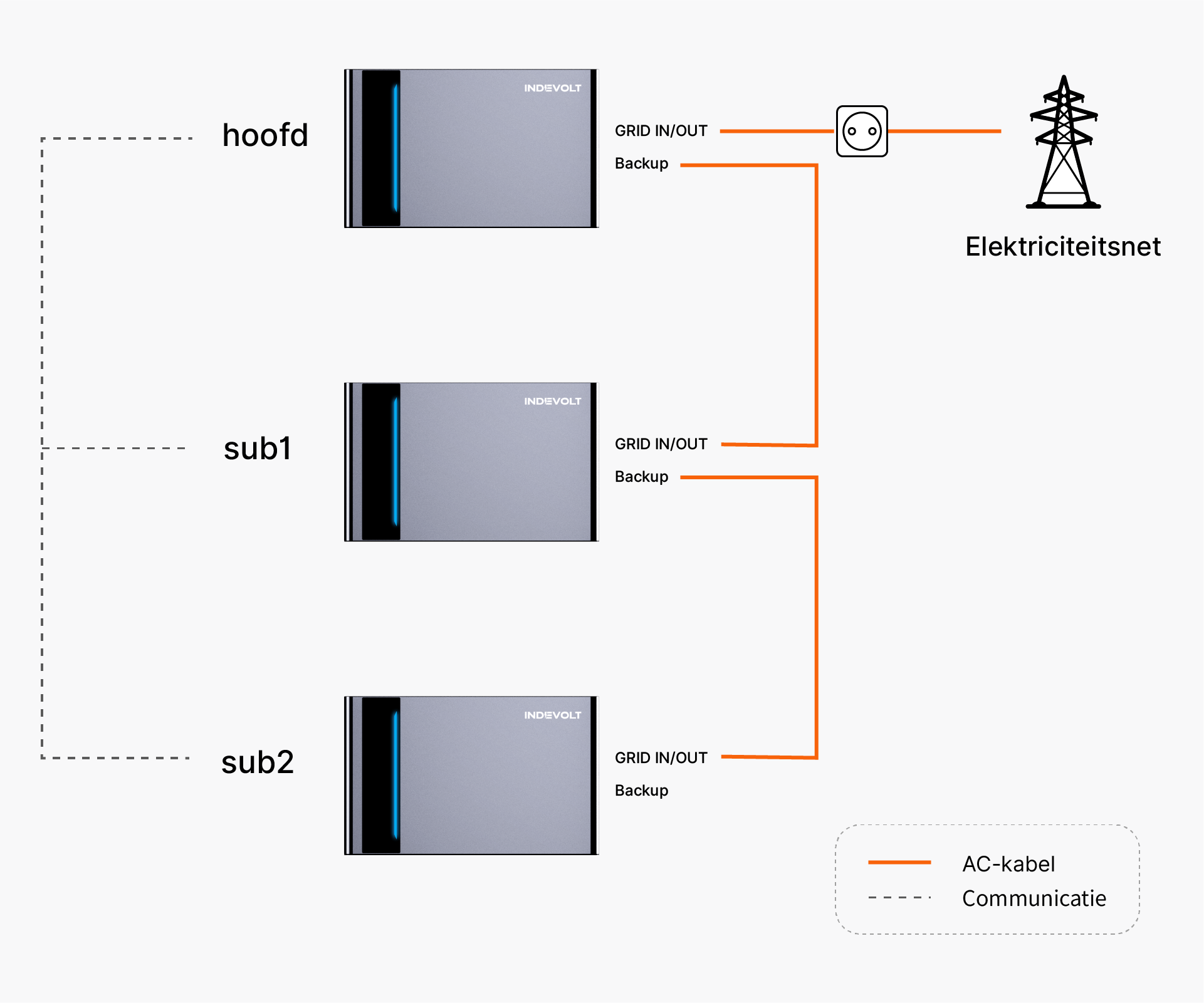

4.2 Gecentraliseerd cluster
De subapparaten worden achter elkaar via voedingskabels met het hoofdapparaat verbonden. Alle AC-ingangen en AC-uitgangen worden uiteindelijk geconcentreerd op het hoofdapparaat, dat de netaansluiting en het volledige energiebeheer verzorgt.
Aansluitmethode:
- Het hoofdapparaat wordt via GRID IN/OUT aangesloten op het elektriciteitsnet
- De Backup-interface van het hoofdapparaat wordt verbonden met de GRID IN/OUT van het eerste subapparaat
- Bij meerdere subapparaten worden deze achter elkaar gekoppeld via Backup → GRID IN/OUT
- SolidFlex / PowerFlex
- BK1600 / BK1600 Ultra
5. Clustercommunicatie
De apparaten moeten met elkaar communiceren om de bedrijfsstatus te synchroniseren. De volgende twee communicatiemethoden worden ondersteund:
5.1 Wi-Fi-communicatie
Verbind de apparaten met hetzelfde Wi-Fi-netwerk. Deze methode is geschikt wanneer de apparaten zich dicht bij elkaar bevinden en er een stabiel Wi-Fi-netwerk beschikbaar is.
5.2 RS485-communicatie
Verbind het hoofdapparaat en de subapparaten via de RS485-aansluitingen met een netwerkkabel. Deze methode is geschikt voor omgevingen met een zwakke netwerkverbinding of situaties waarin stabiele bekabelde communicatie vereist is.
Als twee subapparaten moeten worden aangesloten, kan een RJ45 1-naar-2-splitter worden gebruikt om het hoofdapparaat met de subapparaten te verbinden.

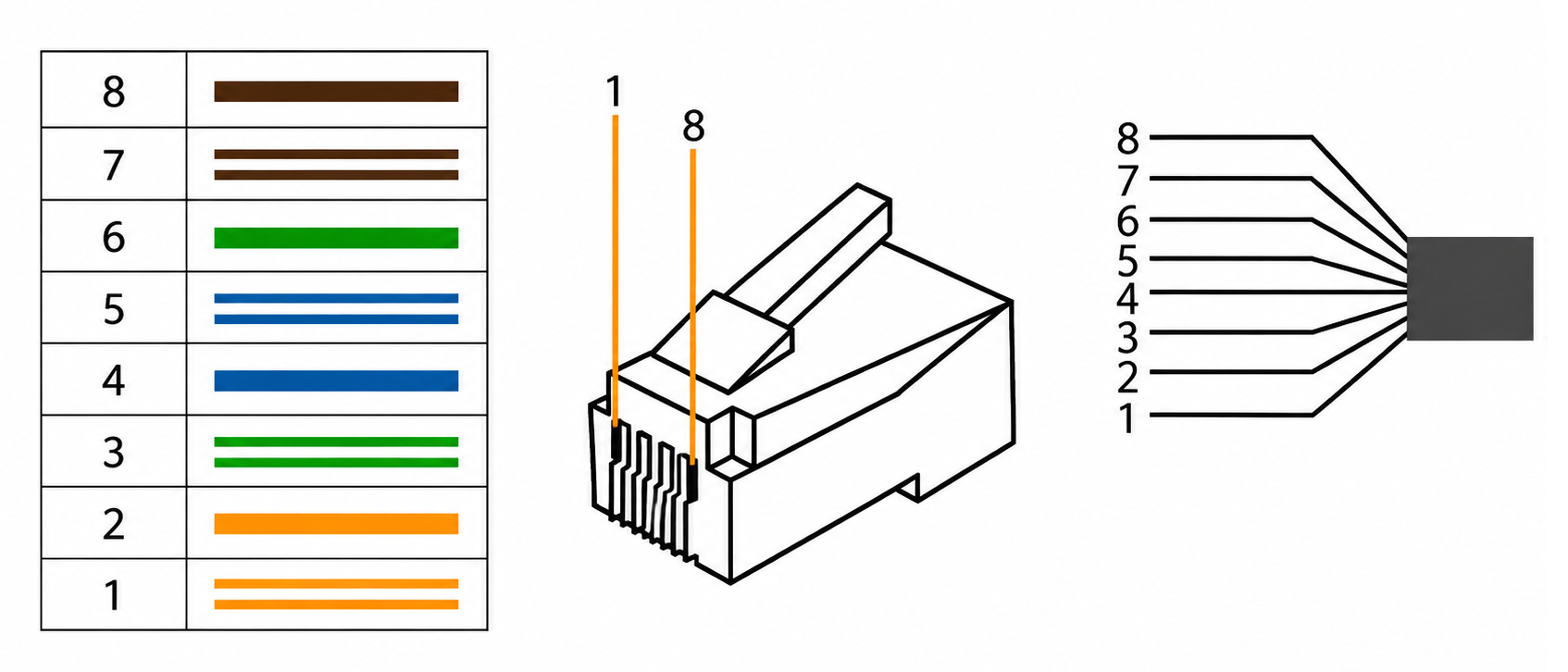

RJ45-pinout
| Pin | Signaal | Functie |
|---|---|---|
| 1 | GND | Afschermingsaarde |
| 2 | GND | Afschermingsaarde |
| 3 | N.C. | Niet aangesloten |
| 4 | RS485 A | RS485-differentieel signaal A (voor INDEVOLT Smart CT) |
| 5 | RS485 B | RS485-differentieel signaal B (voor INDEVOLT Smart CT) |
| 6 | N.C. | Niet aangesloten |
| 7 | DC 5V | 5 V-voeding, maximale stroom: 200 mA |
| 8 | DC 5V | 5 V-voeding, maximale stroom: 200 mA |
Als het apparaat momenteel alleen Wi-Fi ondersteunt en een RS485-clusterverbinding vereist is, kan de communicatiemodule worden vervangen door een nieuwere versie. Raadpleeg voor de vervangingsprocedure: Accessoires vervangen.
6. Vermogensbeperkingen van het cluster
Na het instellen van een cluster wordt het maximale systeemvermogen bepaald door:
- Clustermodus
- Apparaatmodel
Hierbij geldt:
- Het AC-ingangsvermogen bepaalt het maximale vermogen dat het systeem van het elektriciteitsnet kan opnemen.
- Het AC-uitgangsvermogen bepaalt het maximale vermogen dat het systeem aan belastingen kan leveren.
Zorg ervoor dat het maximale uitgangsvermogen van het systeem voldoet aan de lokale elektrische normen en veiligheidsvoorschriften.
6.1 Vermogen van één apparaat
De maximale AC-ingangs-/uitgangscapaciteit van afzonderlijke apparaten is als volgt:
| Model | Maximaal AC-uitgangs-/ingangsvermogen |
|---|---|
| BK-serie | 1200 W |
| 2000-serie | 2400 W |
| 1200-serie | 1200 W |
| 3000-serie | 3000 W |
6.2 Maximaal AC-ingangsvermogen
Na het instellen van een cluster kunnen meerdere apparaten tegelijkertijd AC-energie opnemen.
Maximaal AC-ingangsvermogen van het cluster = som van het maximale AC-ingangsvermogen van alle clusterapparaten
6.3 Maximaal AC-uitgangsvermogen
Het maximale AC-uitgangsvermogen van een cluster is afhankelijk van de clustermethode.
-
Gecoördineerd cluster: Maximaal AC-uitgangsvermogen van het cluster = som van het maximale AC-uitgangsvermogen van alle clusterapparaten
-
Gecentraliseerd cluster: De AC-ingang en AC-uitgang van alle apparaten worden uiteindelijk via het hoofdapparaat op het elektriciteitsnet aangesloten. Daarom wordt het AC-uitgangsvermogen beperkt door de capaciteit van het hoofdapparaat.
Model hoofdapparaat Maximaal AC-uitgangsvermogen van het cluster BK1600 Ultra 2300 W 2000-serie 3600 W 1200-serie 2300 W 3000-serie 3600 W
Tijdens clusterbedrijf kan het aansluiten van micro-omvormers en belastingen via de bypass-aansluiting leiden tot onnauwkeurige vermogensweergaven. Deze functie wordt momenteel verder geoptimaliseerd.
7. Vermogensverdeling in het cluster
Tijdens clustergebruik verdeelt het systeem het vermogen automatisch op basis van het batterijniveau en de belasting:
- Het uitgangsvermogen van apparaten kan verschillen
- Niet alle apparaten leveren altijd tegelijkertijd vermogen
- Apparaten met een hogere SOC krijgen prioriteit bij de belasting
Typisch systeemgedrag bij verschillende belastingen:
| Belastingsvermogen | Systeemgedrag |
|---|---|
| Minder dan 200 W | Alleen het apparaat met de hoogste SOC levert vermogen |
| 200 W ～ 500 W | Twee apparaten met hogere SOC delen de belasting |
| Meer dan 500 W | Alle subapparaten leveren vermogen, verdeeld op basis van SOC |
8. Een cluster configureren
De clusterconfiguratie kan worden uitgevoerd via de INDEVOLT-app.
Controleer vóór de configuratie het volgende:
- Alle apparaten ondersteunen de clusterfunctie.
- Alle apparaten zijn ingeschakeld.
- Alle apparaten zijn correct met het netwerk verbonden en aan hetzelfde huis toegevoegd.
- Bij een RS485-clusterverbinding zijn de communicatiekabels correct aangesloten.

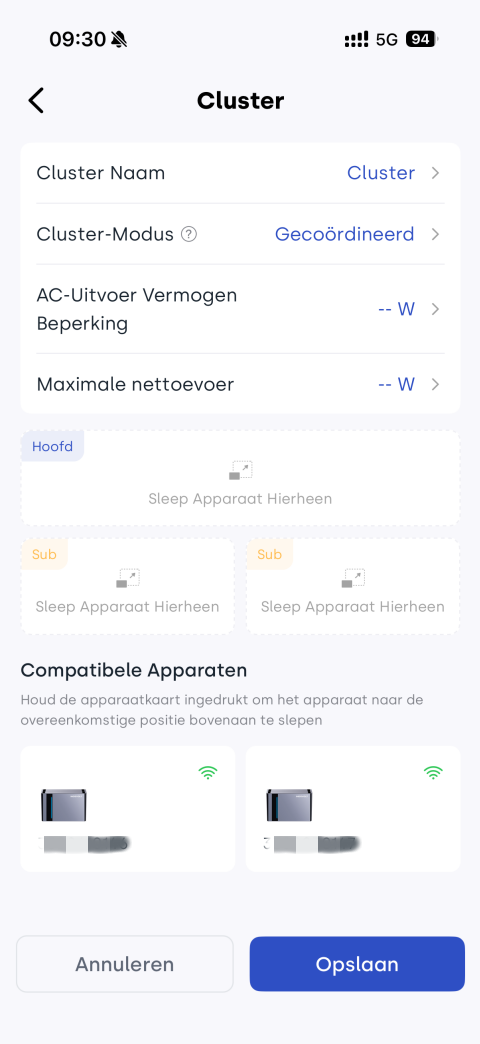

Stap 1: Clusterinstellingen openen

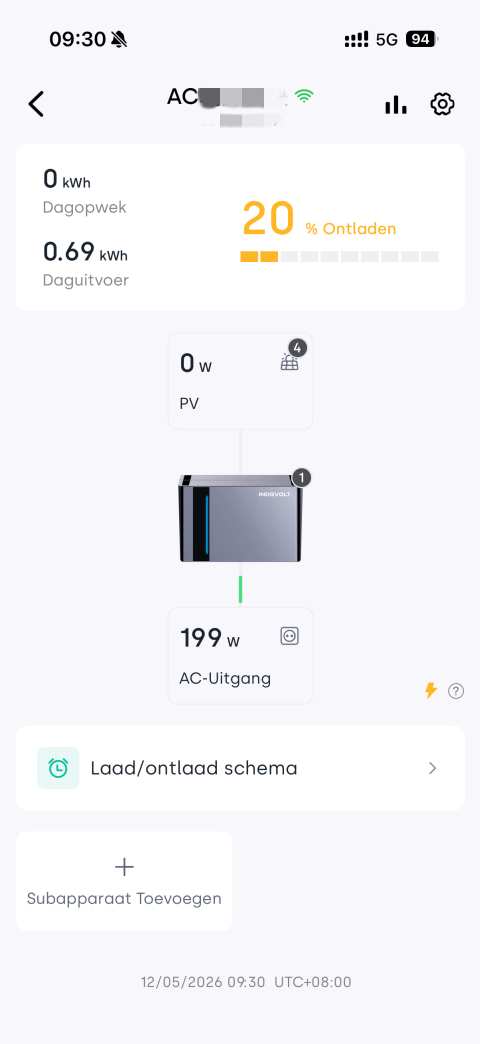

Tik op de apparaatdetailpagina rechtsboven op het pictogram

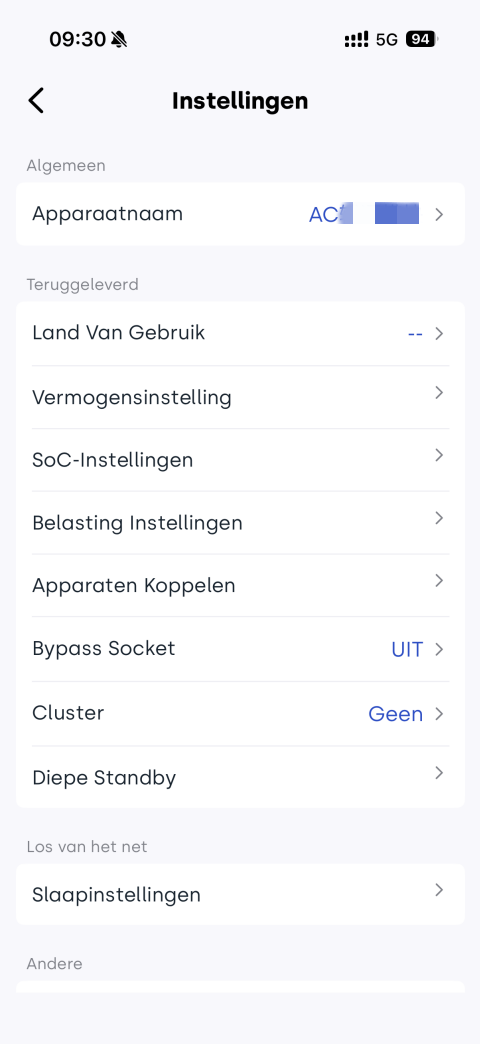

om de instellingen te openen en selecteer vervolgens Cluster.

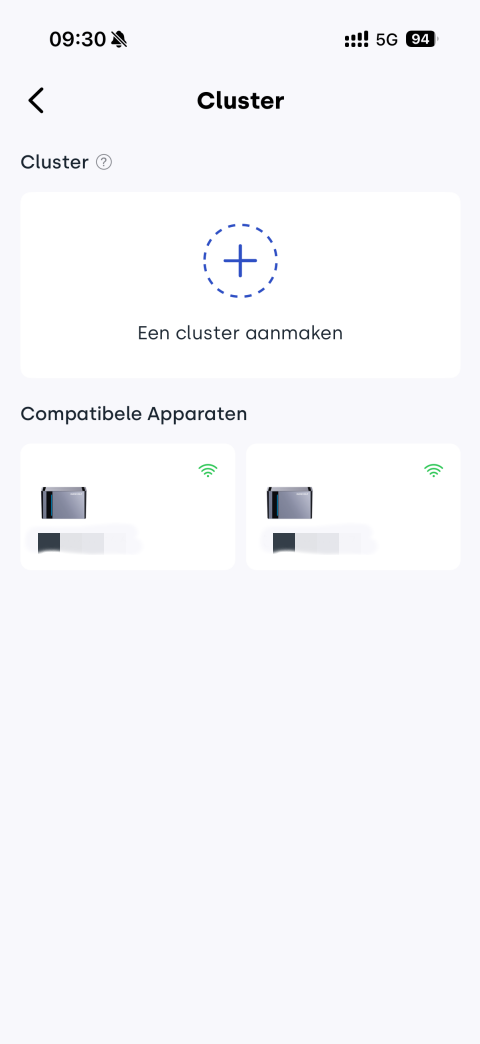

Tik op Een cluster aanmaken om een cluster te creëren.

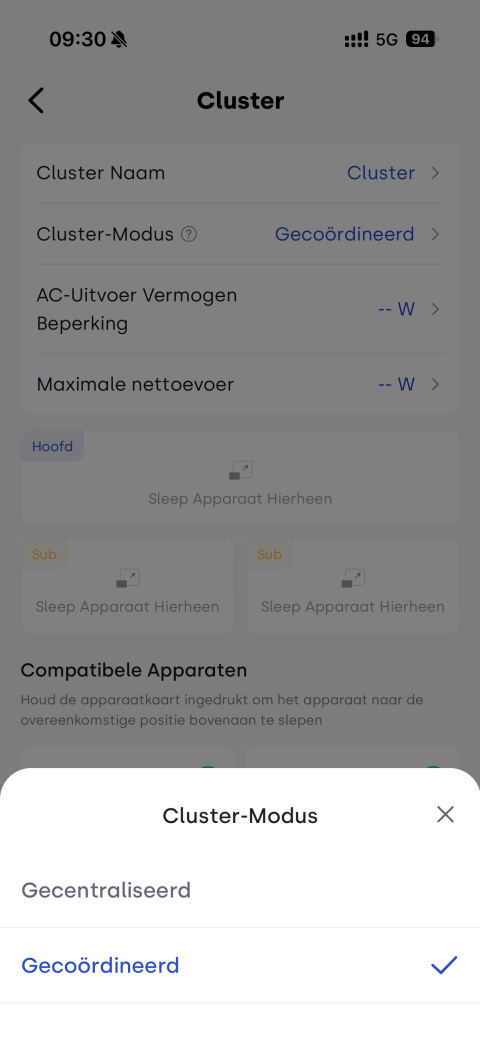

Stap 2: De clustermodus selecteren
Selecteer de clustermodus: Gecentraliseerd of Gecoördineerd.

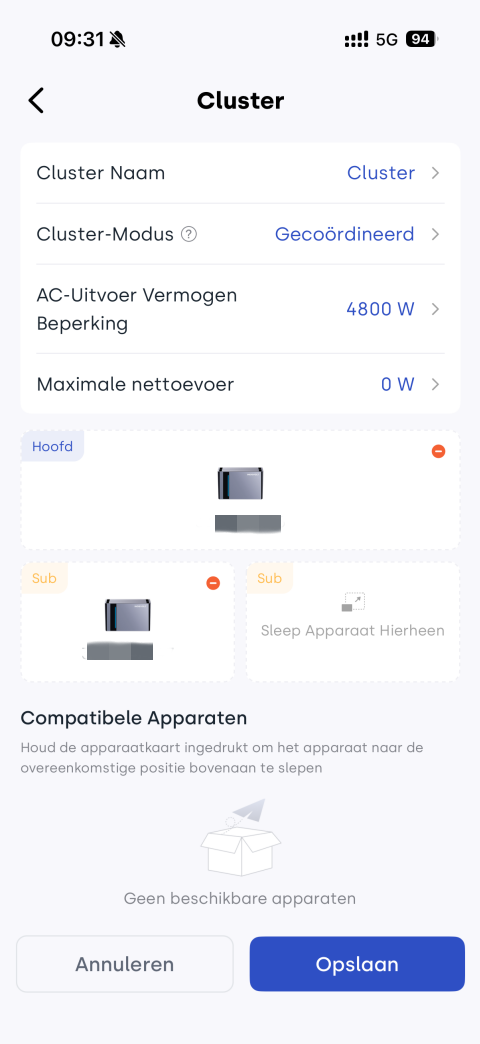

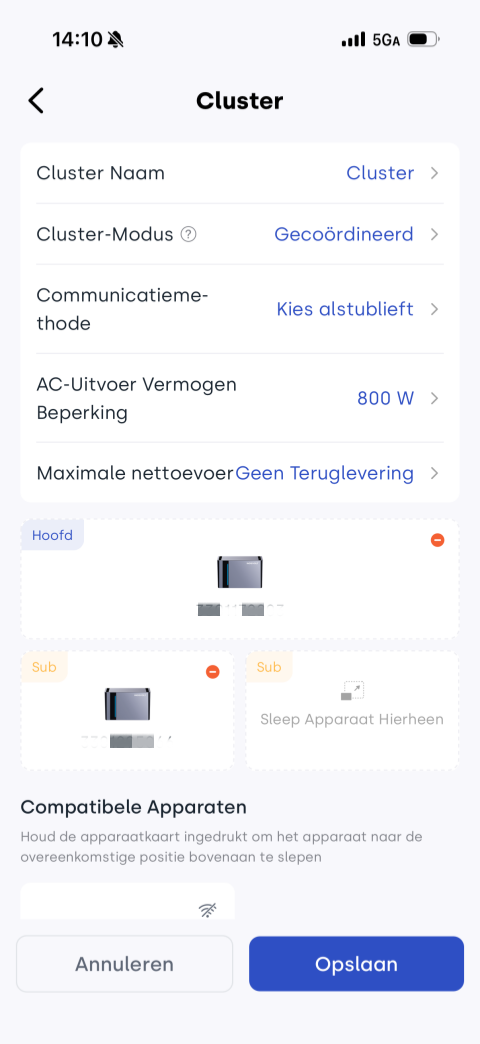

Stap 3: Hoofd- en subapparaten toevoegen
Houd in de lijst met apparaten die geschikt zijn voor een cluster de apparaatkaart ingedrukt en sleep het apparaat naar het gebied voor het hoofdapparaat of subapparaat.

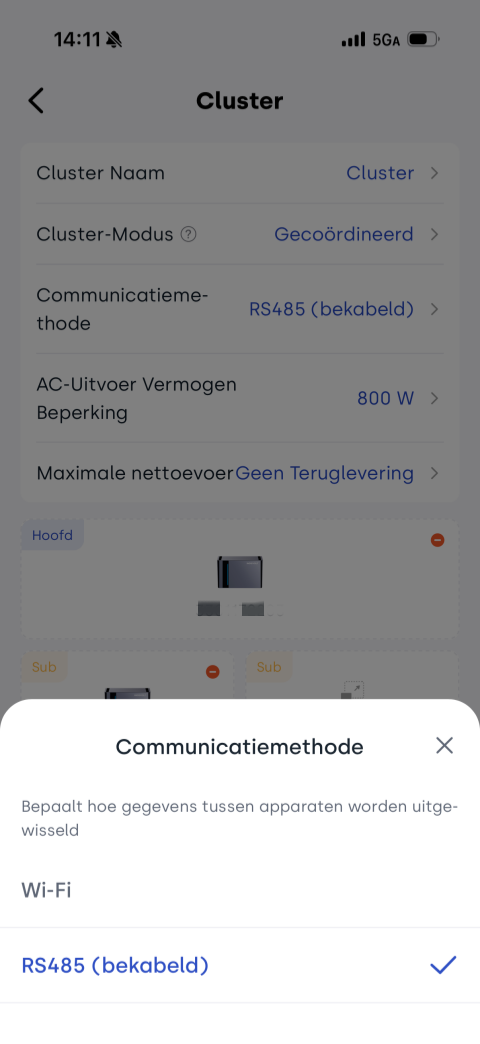

Stap 4: De communicatiemethode selecteren
Selecteer de communicatiemethode tussen de geclusterde apparaten: Wi-Fi of RS485.
Bij selectie van RS485-communicatie:
- Het apparaat moet zijn uitgerust met een LAN-module die RS485-communicatie ondersteunt.
- Gebruik een standaardnetwerkkabel om de RS485-aansluitingen van de apparaten met elkaar te verbinden.

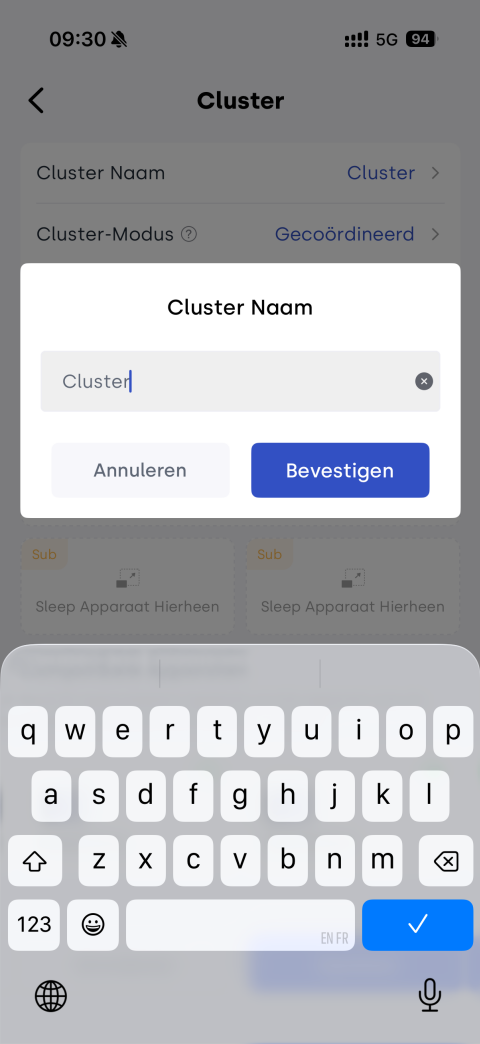

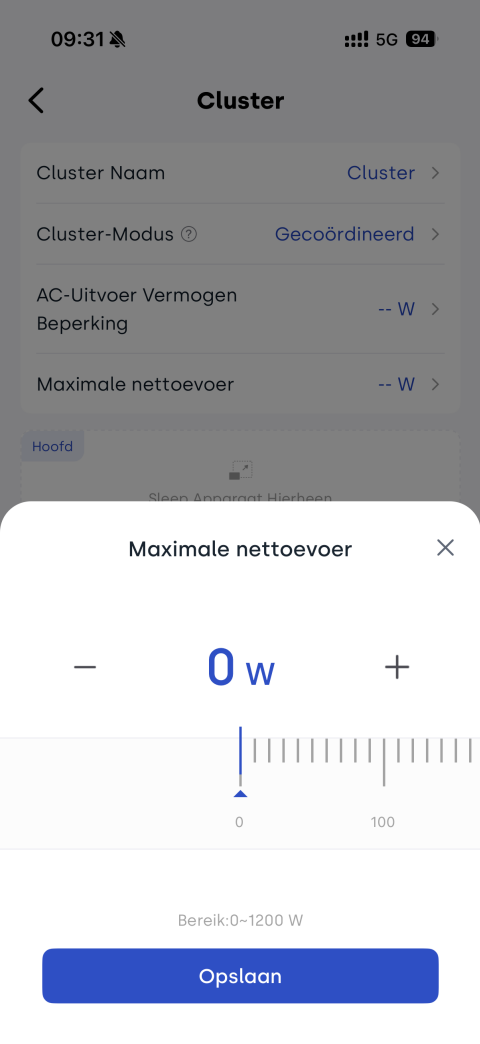

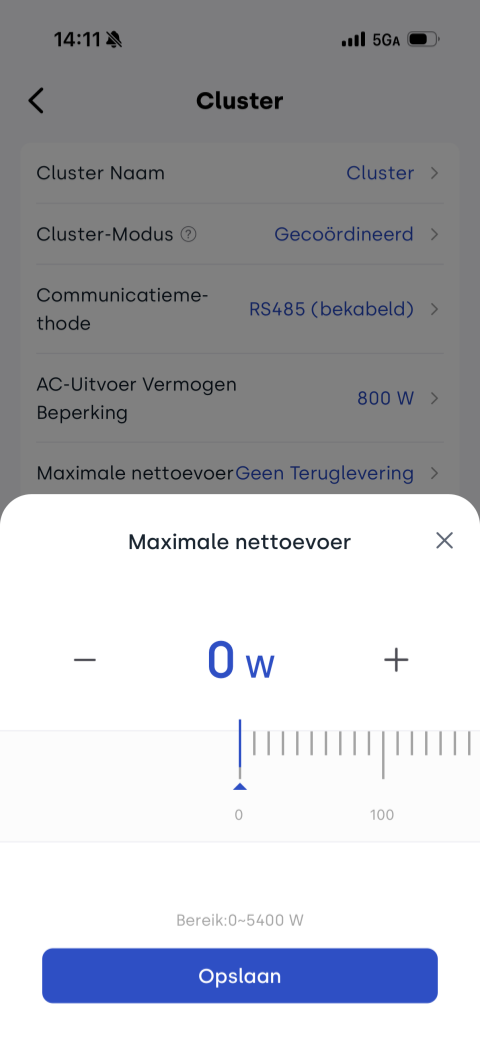

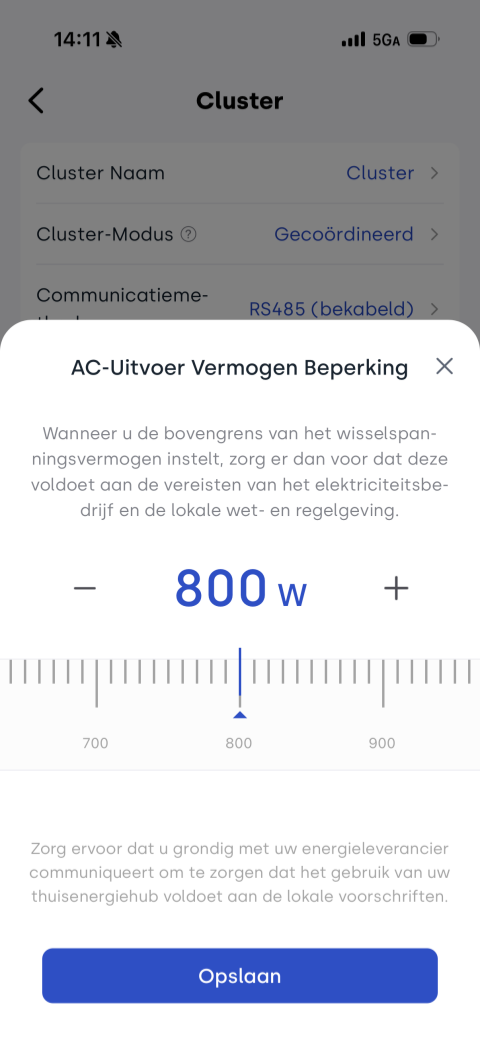

Stap 5: Clusterparameters configureren

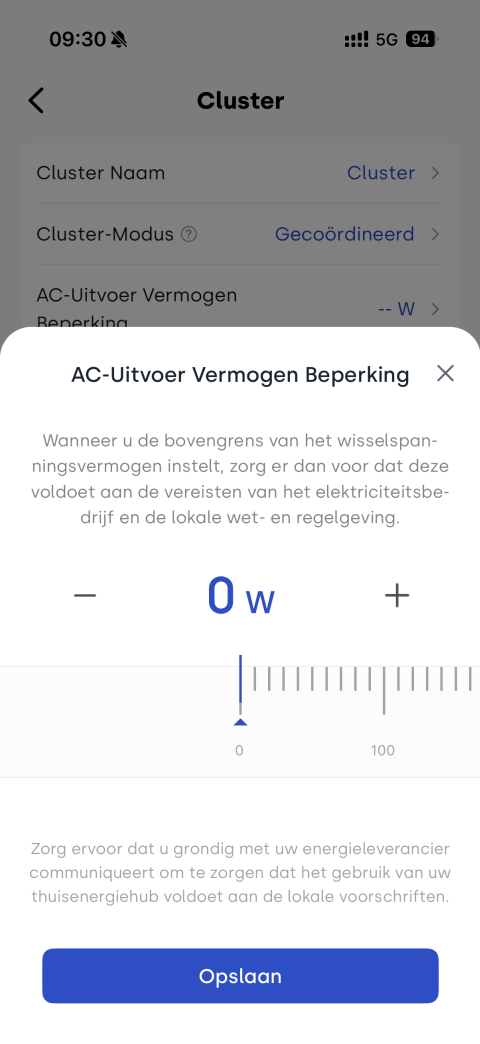

Configureer de basisinstellingen van het cluster, waaronder de naam en vermogenslimieten, en tik vervolgens op Opslaan om de configuratie te voltooien.
Zorg ervoor dat de ingestelde parameters voldoen aan de lokale netvereisten en de geldende wet- en regelgeving.

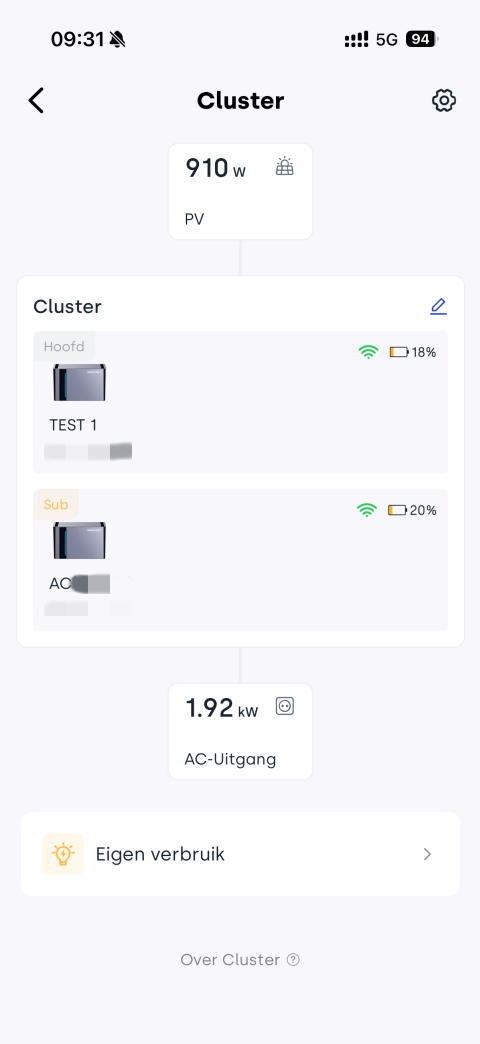

Stap 6: Het cluster bekijken en beheren

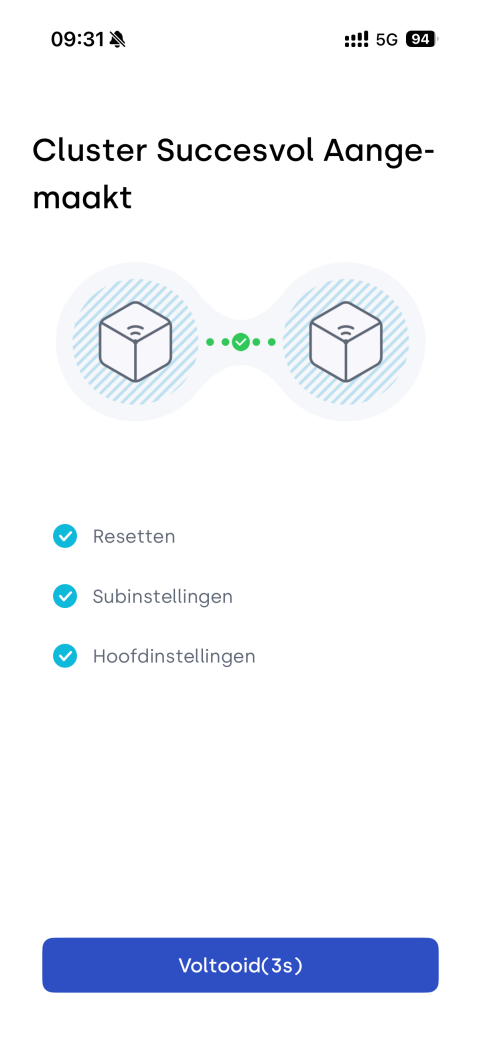

Na een succesvolle configuratie gaat de app automatisch naar de detailpagina van de clustergroep. Hier kunt u de volledige status van het cluster bekijken, waaronder de relatie tussen het hoofdapparaat en de subapparaten, het realtime vermogen en de energiebeheerstrategieën.

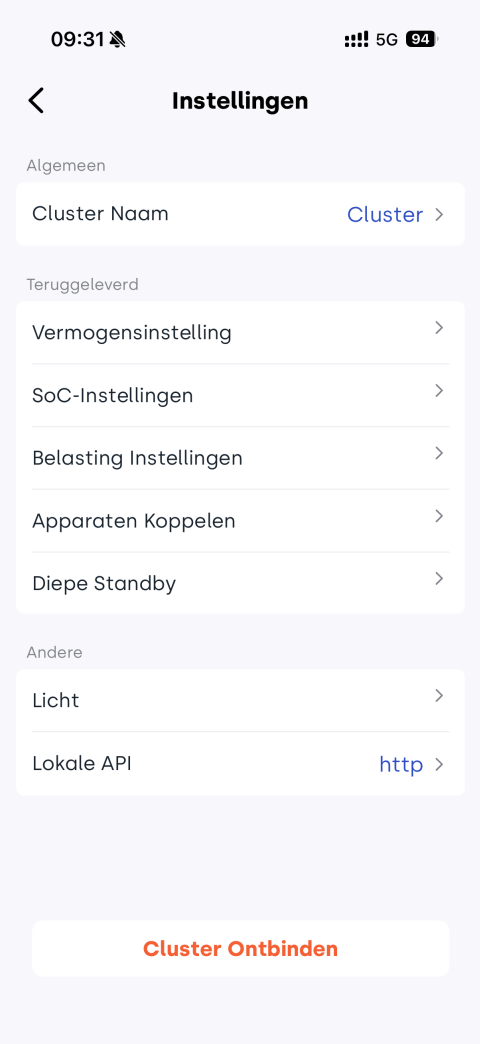

Tik op het instellingenpictogram rechtsboven om het cluster verder te beheren, bijvoorbeeld door parameters te wijzigen of de clusterverbinding te verbreken.
