Apparence et interfaces
Apparence

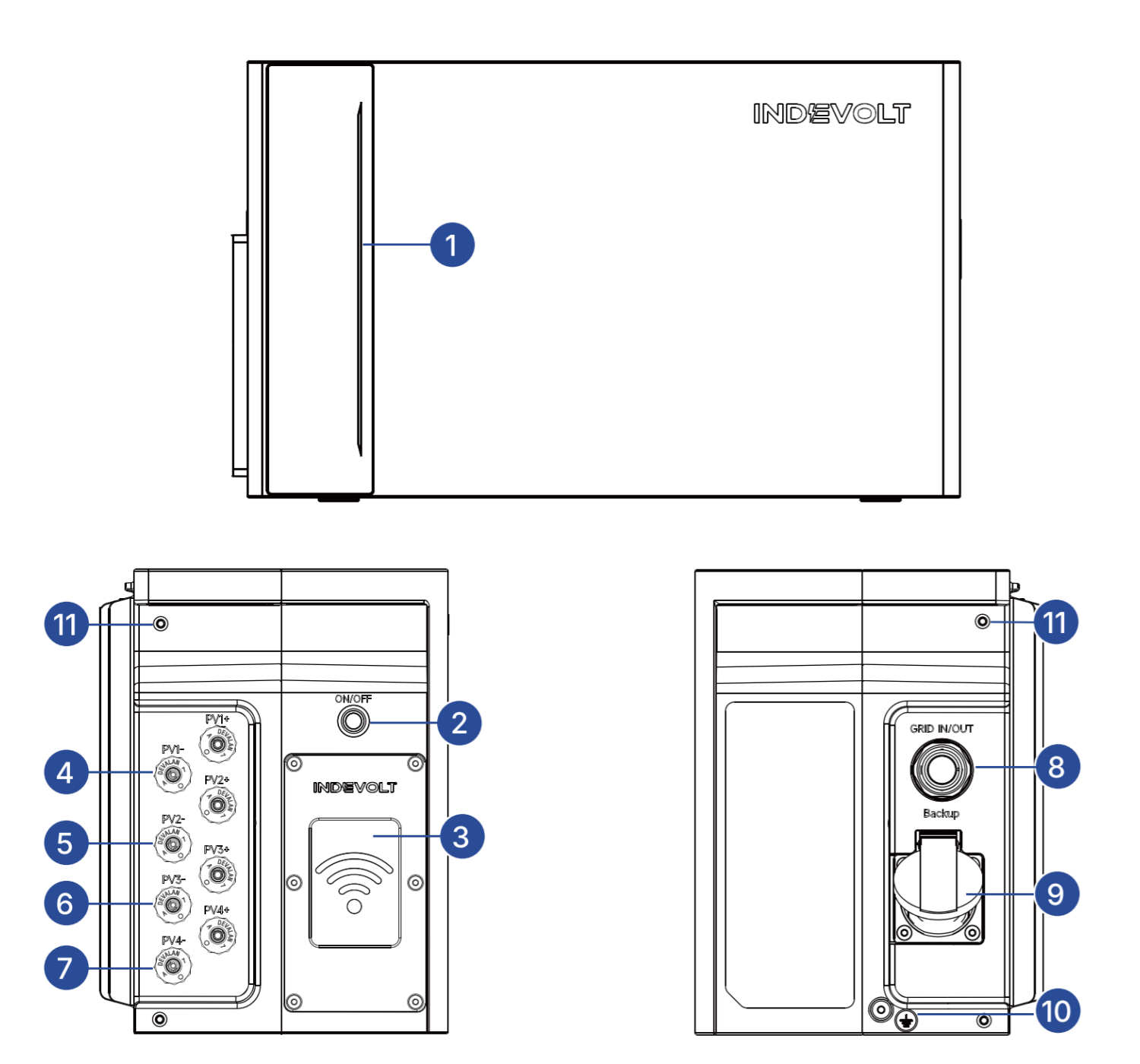

| N° | Fonction |
|---|---|
| 1 | LED d’état de fonctionnement |
| 2 | Bouton Marche / Arrêt |
| 3 | Module sans fil |
| 4 | Interface d’entrée photovoltaïque MC4 1 |
| 5 | Interface d’entrée photovoltaïque MC4 2 |
| 6 | Interface d’entrée photovoltaïque MC4 3 |
| 7 | Interface d’entrée photovoltaïque MC4 4 |
| 8 | Interface de raccordement au réseau |
| 9 | Interface alimentation de secours |
| 10 | Trou de vis du conducteur de protection (section minimale du conducteur de protection : 4 mm²) |
| 11 | Trou de fixation du support |
info
Le modèle ECO ne dispose pas des ports 4 à 7.
Bouton
| Action | Fonction |
|---|---|
| Appui long 2 s en mode arrêt | Mise sous tension |
| Appui long 2 s en mode marche | Arrêt |
| Appui long 10 s en mode marche | Réinitialisation du Bluetooth et du Wi-Fi |
LED
| LED | Description | État |
|---|---|---|
 | LED bleue s’allume du centre vers le haut et le bas | Démarrage |
 | LED verte s’allume progressivement vers le haut selon le niveau de charge | En charge |
 | LED bleue s’éteint progressivement vers le bas selon le niveau de charge | En décharge |
 | LED jaune | Échec de connexion IoT |
 | LED rouge | Défaut système |
 | LED bleue s’allume des deux côtés vers le centre | Arrêt en cours |
 | LED bleue clignote trois fois | Réinitialisation réussie |
