Geräteübersicht und Schnittstellen

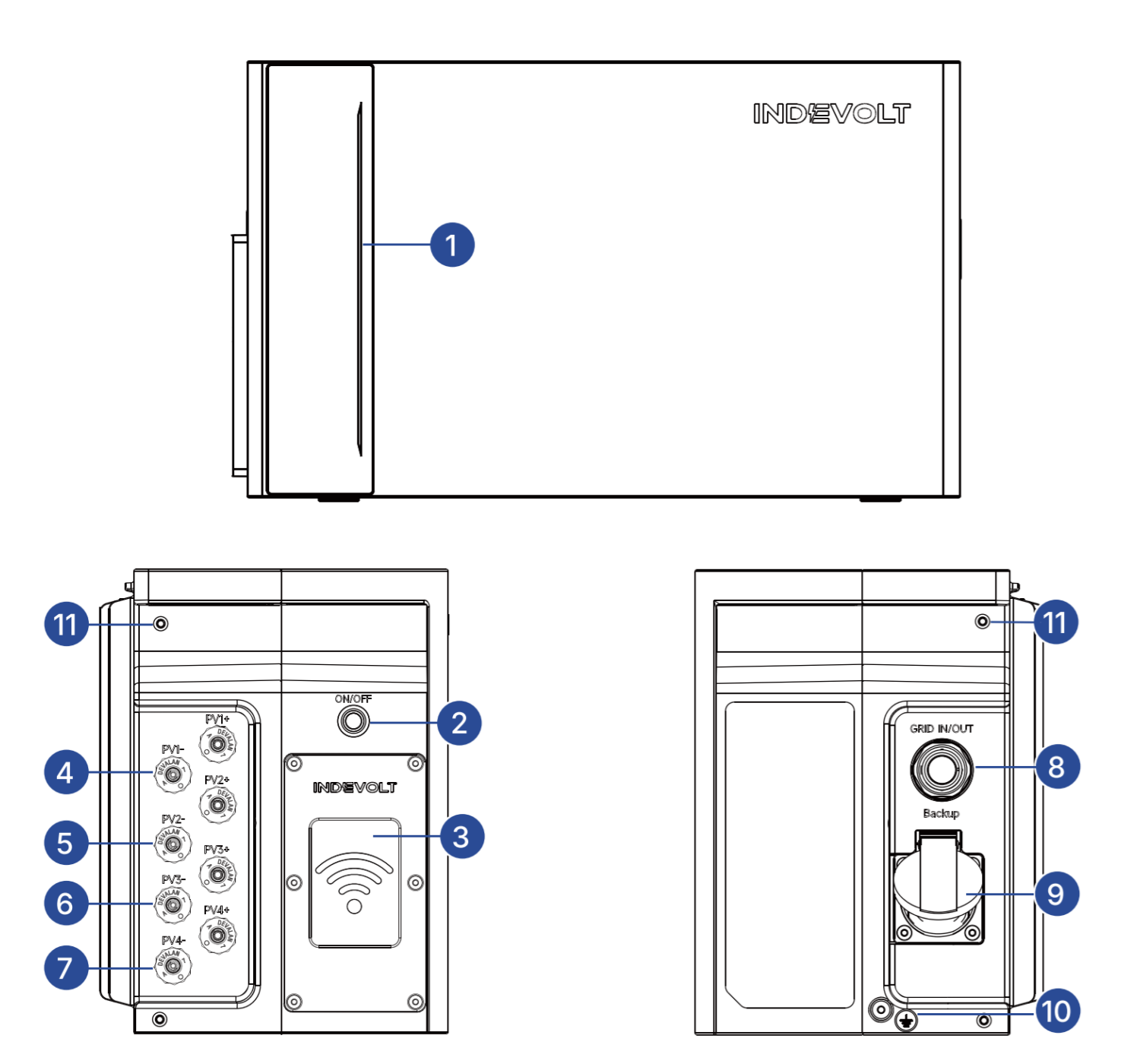

Geräteoptik
| Nr. | Funktion |
|---|---|
| 1 | Betriebsstatus-LED |
| 2 | Ein-/Aus-Taste |
| 3 | Funkmodul |
| 4 | MC4-PV-Eingang 1 |
| 5 | MC4-PV-Eingang 2 |
| 6 | MC4-PV-Eingang 3 |
| 7 | MC4-PV-Eingang 4 |
| 8 | Netzanschluss (Grid) |
| 9 | Backup-Stromanschluss |
| 10 | Schutzleiter-Schraubanschluss (mind. 4 mm² Leiterquerschnitt) |
| 11 | Befestigungsbohrungen für Halterung |
info
ECO-Modelle verfügen nicht über die Anschlüsse 4–7.
Tastenfunktionen
| Bedienung | Funktion |
|---|---|
| 2 Sekunden im Aus-Zustand halten | Einschalten |
| 2 Sekunden im Ein-Zustand halten | Ausschalten |
| 10 Sekunden im Ein-Zustand halten | Bluetooth- und WLAN-Reset |
LED-Anzeigen
| LED | Beschreibung | Status |
|---|---|---|
 | Blaue LED leuchtet von der Mitte nach außen | Startvorgang |
 | Grüne LED steigt entsprechend des Ladezustands | Laden |
 | Blaue LED erlischt entsprechend des Ladezustands | Entladen |
 | LED leuchtet gelb | IoT-Verbindungsfehler |
 | LED leuchtet rot | Fehler |
 | Blaue LED leuchtet von beiden Seiten zur Mitte | Abschaltvorgang |
 | Blaue LED blinkt dreimal | Erfolgreicher Reset |
