MQTT-Übersicht
MQTT (Message Queuing Telemetry Transport) ist ein leichtgewichtiges Nachrichtenprotokoll, das auf dem Publish/Subscribe-Modell basiert und häufig für den Echtzeit-Datenaustausch zwischen IoT-Geräten eingesetzt wird.
INDEVOLT-Energiespeicher unterstützen die Kommunikation mit Drittanbietersystemen über MQTT. Dies ermöglicht:
- Echtzeitabruf des Gerätestatus
- Empfang von Geräteereignissen und Alarmmeldungen
- Senden von Steuerbefehlen an Geräte
- Integration mit Home Assistant, EMS oder anderen Energiemanagementplattformen
MQTT eignet sich besonders für Szenarien mit vielen Geräten, begrenzter Netzwerkbandbreite oder Anforderungen an eine Echtzeitkommunikation.
1. Funktionsweise
MQTT verwendet ein Publish/Subscribe-Kommunikationsmodell. Alle Clients kommunizieren über einen MQTT Broker und senden Nachrichten nicht direkt untereinander.
| Komponente | Rolle | Beschreibung |
|---|---|---|
| App / HEMS / PC | MQTT Client | Verbindet sich mit dem Broker, abonniert Gerätedaten oder sendet Steuerbefehle |
| MQTT Broker | MQTT Broker | Nachrichtenserver, der MQTT-Nachrichten empfängt, filtert und weiterleitet |
| INDEVOLT Energiespeicher | MQTT Client | Verbindet sich mit dem Broker, überträgt Gerätedaten und empfängt Steuerbefehle |
- Der Energiespeicher verbindet sich mit dem MQTT Broker. Je nach Broker-Konfiguration kann die Kommunikation über TLS/SSL verschlüsselt werden.
- Das Gerät veröffentlicht aktiv Betriebsdaten am Broker.
- Die App oder ein Drittanbietersystem abonniert die entsprechenden Topics.
- Der MQTT Broker empfängt veröffentlichte Nachrichten und leitet sie an alle Abonnenten weiter.
- Der Benutzer kann Steuerbefehle an bestimmte Topics senden.
- Das Gerät empfängt die Befehle und führt die entsprechenden Aktionen aus.
2. Unterstützte Geräte
Diese Funktion gilt für Geräte mit MQTT-Unterstützung:
| Modell | Mindest unterstützte Firmware-Version |
|---|---|
| PowerFlex 2000 PowerFlex 2000 Eco SolidFlex 2000 SolidFlex 2000 Eco | CMS: V140C.0B.0036 EMS: V1.01.08 |
| PowerFlex 3000 AC PowerFlex 3000 Hybrid SolidFlex 3000 AC SolidFlex 3000 AC Pro SolidFlex 3000 Hybrid Pro | CMS: V140C.09.3036 |
| SolidFlex 1200 | CMS: V140B.09.2036 |
3. Verwendung
3.1 Voraussetzungen
Stellen Sie vor der Verwendung von MQTT sicher, dass:
- ✅ Das Gerät ordnungsgemäß mit Strom versorgt wird.
- ✅ Das Gerät erfolgreich mit dem Netzwerk verbunden ist.
- ✅ Das Gerät die MQTT-Funktion unterstützt.

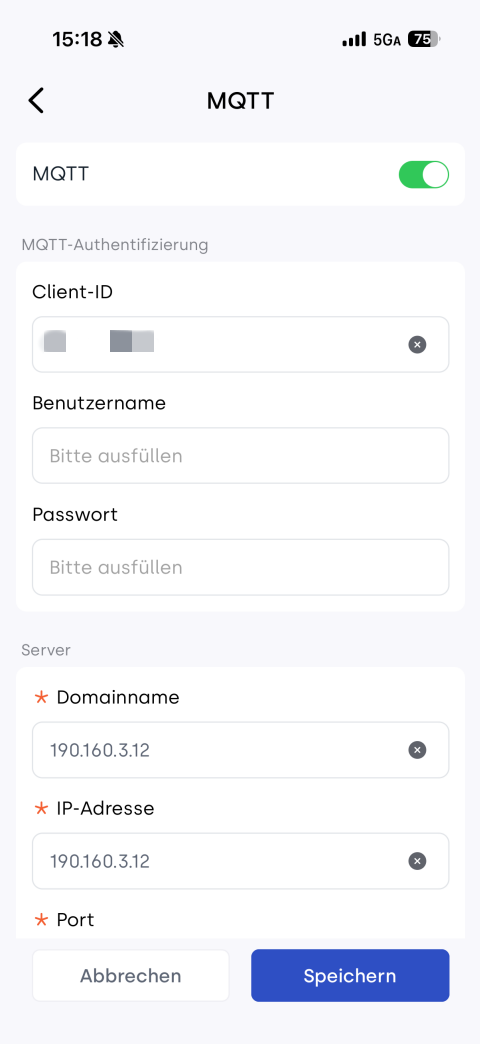

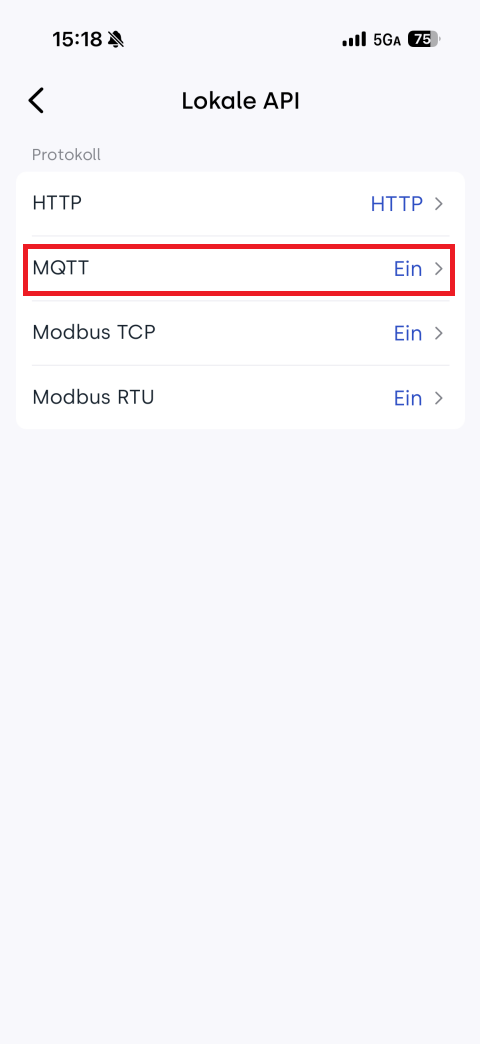

3.2 MQTT aktivieren
Die MQTT-Funktion ist standardmäßig deaktiviert und muss in der App manuell aktiviert werden. Anschließend müssen die MQTT Broker-Informationen konfiguriert werden.

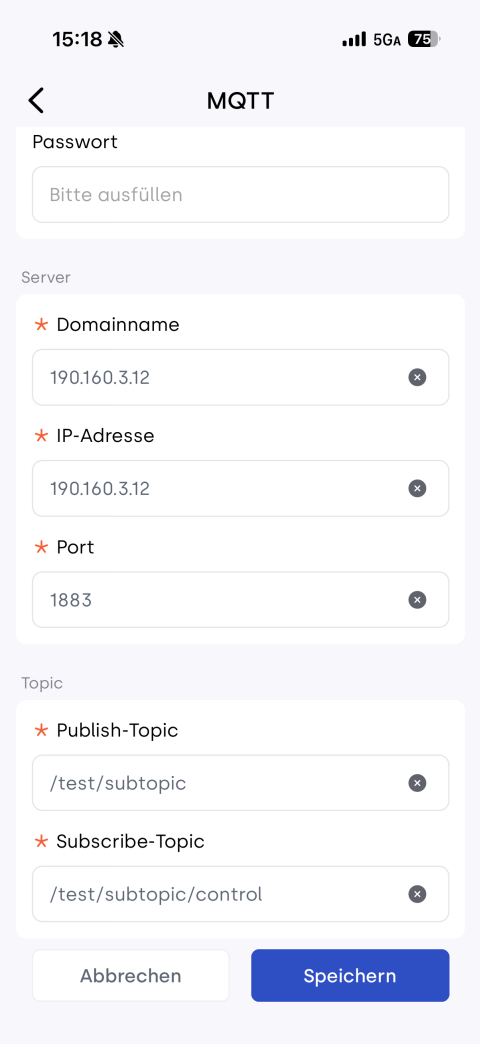

3.3 MQTT-Verbindungsparameter
| Parameter | Beschreibung |
|---|---|
| Broker-Adresse | Adresse des MQTT Brokers, z. B. lokale Server-IP oder Cloud-Server-Adresse |
| Port | 1883 (unverschlüsselt) / 8883 (TLS/SSL-verschlüsselt) |
| Client ID | Standardmäßig die Seriennummer (SN) des Geräts |
| Benutzername | MQTT-Anmeldekonto, standardmäßig leer, kann angepasst werden |
| Passwort | MQTT-Anmeldepasswort, standardmäßig leer, kann angepasst werden |
| TLS | Gibt an, ob TLS-Verschlüsselung aktiviert ist |
| CA Certificate | CA-Zertifikat für den TLS-Modus (falls erforderlich) |
| Keep Alive | Standardmäßig 60 Sekunden |
4. Topic
Ein Topic dient zur Kennzeichnung der Kategorie und des Routings von MQTT-Nachrichten und ist vergleichbar mit einem Pfad in einem Dateisystem (z. B. energy/device1/soc). Der MQTT Broker leitet Nachrichten anhand des Topics an die entsprechenden Abonnenten weiter.
MQTT unterstützt sowohl das Abonnieren einzelner Topics als auch die Verwendung von Wildcards für Sammelabonnements.
| Wildcard | Funktion | Beispiel |
|---|---|---|
+ | Entspricht einer einzelnen Ebene | energy/+/socPasst zu energy/device1/soc und energy/device2/soc.Passt jedoch nicht zu energy/group/device1/soc, da diese Struktur eine zusätzliche Ebene enthält. |
# | Entspricht allen Ebenen | energy/#Abonniert alle Topics unter energy, einschließlich:energy/device1/soc, energy/device1/power, energy/device2/status |
Eine vollständige Definition der Topics finden Sie unter: MQTT Topic
5. QoS
QoS (Quality of Service) beschreibt die Zuverlässigkeitsstufe der Nachrichtenübertragung.
| QoS | Beschreibung |
|---|---|
| QoS 0 | Höchstens einmal gesendet, schnellste Übertragung, aber ohne Zustellgarantie |
| QoS 1 | Mindestens einmal gesendet, Nachrichten können doppelt empfangen werden |
| QoS 2 | Genau einmal zugestellt, höchste Zuverlässigkeit |
Empfehlungen:
- Echtzeit-Statusdaten: QoS 0 oder 1
- Steuerbefehle: QoS 1
6. FAQ
Q: MQTT kann keine Verbindung herstellen.
Bitte prüfen Sie:
- Ob die Broker-Adresse korrekt ist.
- Ob Benutzername und Passwort korrekt sind.
- Ob die Netzwerkverbindung funktioniert.
- Ob die TLS-Verschlüsselung aktiviert wurde.
Q: Warum werden nach dem Abonnieren keine Daten empfangen?
Bitte prüfen Sie:
- Ob das Topic korrekt ist.
- Ob die Groß-/Kleinschreibung des Topics übereinstimmt.
- Ob die falsche Topic-Ebene abonniert wurde.
- Ob das Gerät online ist.
