Dual-Messkonzept für Drittanbieter-Wechselrichter

1. Warum ein Dual-Messsystem?

Wenn in einem Haushalt bereits ein Wechselrichter eines Drittanbieters installiert ist, erfasst das System in der Regel über den Netzzähler den Energiefluss zwischen Haushalt und Stromnetz und steuert darauf basierend den Energiespeicher:

Bei Einspeisung von Überschussenergie wird bevorzugt der Akku geladen
Bei erhöhtem Verbrauch wird Energie aus dem Akku bereitgestellt
Der Netzbezug soll möglichst reduziert werden

Diese Methode ermöglicht eine grundlegende Steuerung. Allerdings sieht das System nur den Energieaustausch mit dem Stromnetz und kennt die tatsächliche PV-Erzeugung nicht.

Beispiel:

PV-Erzeugung 3000 W
├─ Haushaltsverbrauch 1000 W
└─ Überschuss 2000 W Einspeisung ins Netz

Der Netzzähler kann in diesem Fall nur erkennen, dass 2000 W ins Netz eingespeist werden. Er kann jedoch nicht bestimmen:

Wie viel Energie die PV-Anlage insgesamt erzeugt
Wie viel PV-Energie direkt im Haushalt verbraucht wird
Aus welcher Quelle der Akku geladen wird
Wie hoch der Eigenverbrauchsanteil der PV-Anlage ist

Damit fehlen dem System wichtige Informationen für eine vollständige Energiebilanz.

2. Lösung

Durch die Ergänzung eines PV-Zählers zusätzlich zum vorhandenen Netzzähler wird das System erweitert:

Der Netzzähler erfasst den Energieaustausch zwischen Haushalt und Stromnetz
Der PV-Zähler erfasst die Erzeugungsdaten des Wechselrichters

Durch die Kombination beider Datenquellen kann das System den Energiefluss im Haushalt vollständig berechnen und darstellen.

3. Unterstützte PV-Zähler

Marke	Gerät	Modell
INDEVOLT	Zähler	SMD1 SMD3
SOLARMAN	Zähler	MR1-D4-WRE-B MR1-D5-W MR3-D5-WR MR1-D4-WE-B MR1-D5-WR MR3-D4-WE-B MR3-D5-W MR3-D4-WRE-B
Shelly	Zähler	Pro 3 EM (400) Shelly 3EM Shelly Pro EM Pro 3 EM - 3CT63

4. Anschlussübersicht

Das Gesamtsystem ist wie folgt aufgebaut:

Netzzähler

Typischerweise am Netzanschlusspunkt oder im Zählerschrank installiert.

Hauptfunktionen:

Überwachung des gesamten Haushaltsverbrauchs
Erkennung von Netzbezug oder Einspeisung
Grundlage für Lade- und Entladeentscheidungen des Speichers

PV-Zähler

Wird auf der AC-Ausgangsseite des Drittanbieter-Wechselrichters installiert.

Hauptfunktionen:

Erfassung der tatsächlichen PV-Erzeugungsleistung
Übermittlung der Erzeugungsdaten an das System
Bereitstellung grundlegender Daten zur Stromerzeugung

5. App-Konfiguration

Nach der Installation müssen die beiden Zähler entsprechend ihrer Datenquelle konfiguriert werden.

Messgerät	Datenquelle
Netzzähler	Stromnetz
PV-Zähler	Solar

Öffnen Sie die INDEVOLT App und stellen Sie sicher, dass beide Zähler hinzugefügt und online sind.

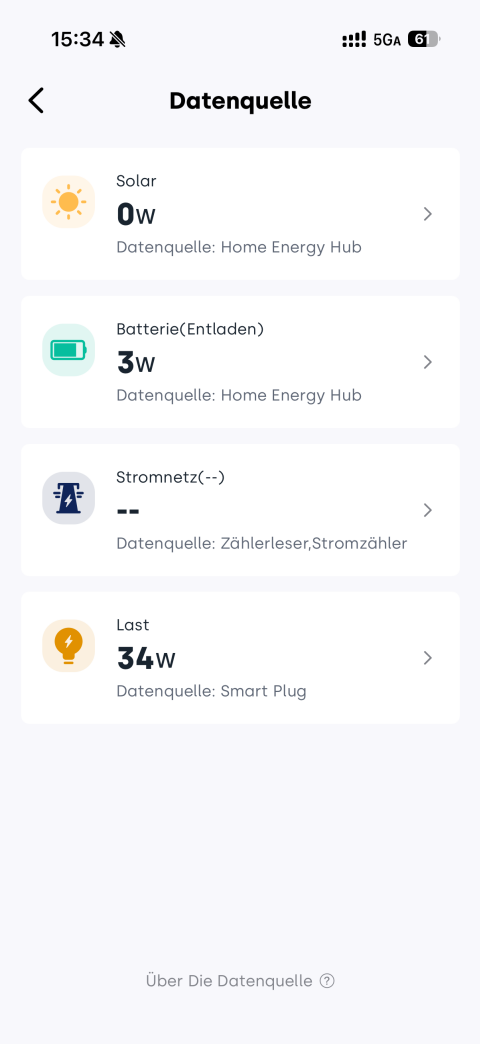

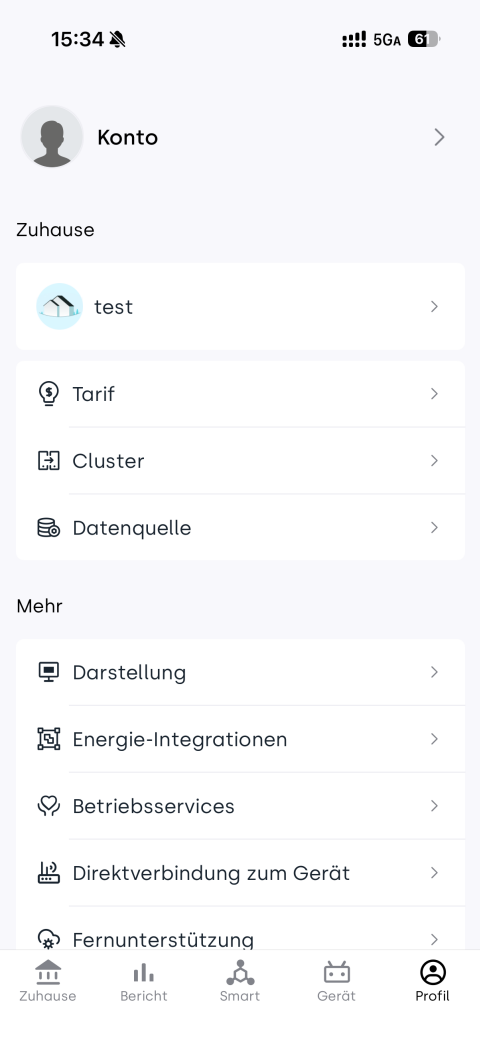

Gehen Sie zu Profil > Datenquelle.

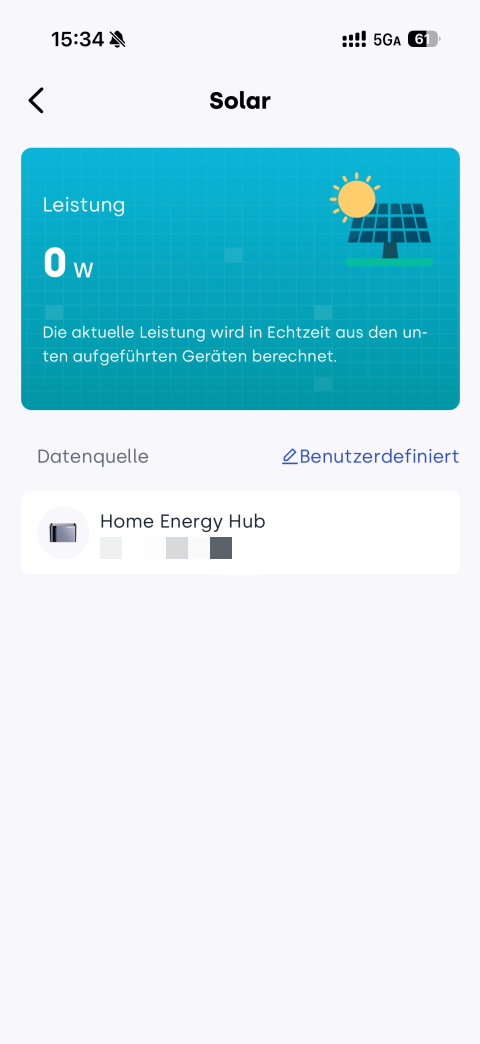

Tippen Sie auf Stromnetz oder Solar.

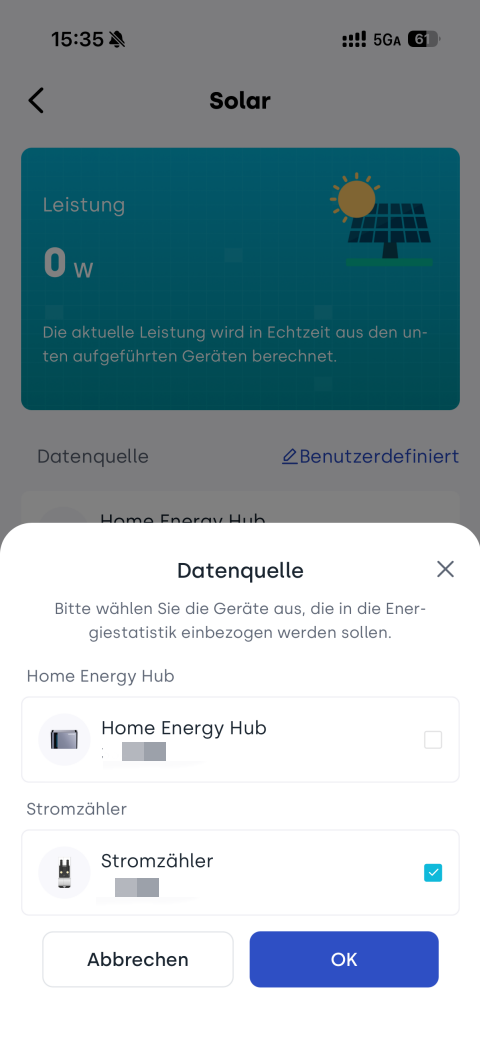

Wählen Sie Benutzerdefiniert.
Setzen Sie den Netzzähler als Datenquelle für das Stromnetz.
Setzen Sie den PV-Zähler als Datenquelle für Solar.

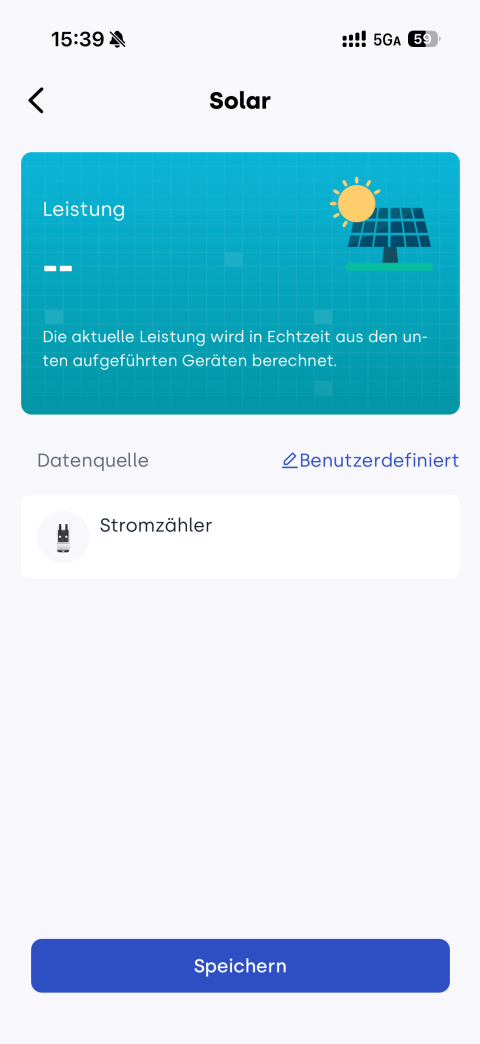

Speichern Sie die Einstellungen.
